Producent - HAGER

Hager jest europejskim producentem rozwiązań do rozdziału energii, zabezpieczania instalacji, prowadzenia przewodów, zarządzania energią i automatyki budynkowej. Firma została założona w 1955 roku przez rodzinę Hager i pozostaje przedsiębiorstwem rodzinnym. Oferta jest przeznaczona do budynków mieszkalnych, komercyjnych, przemysłowych i infrastruktury. Obejmuje rozdzielnice, aparaturę modułową, wyłączniki mocy, liczniki, systemy KNX, ładowarki EV, kanały instalacyjne, osprzęt i rozwiązania komunikacji budynkowej.

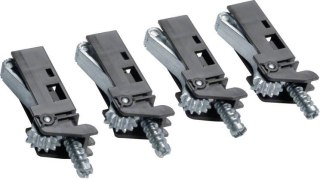

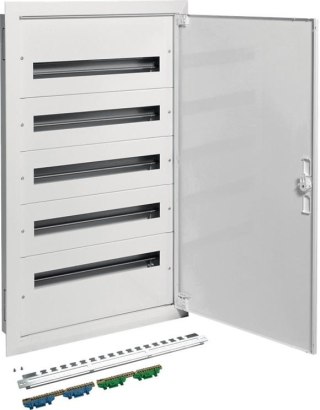

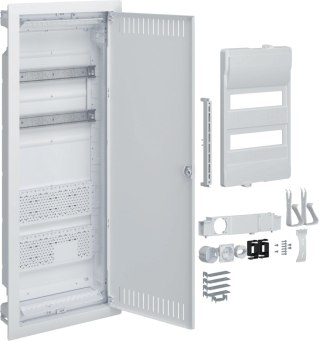

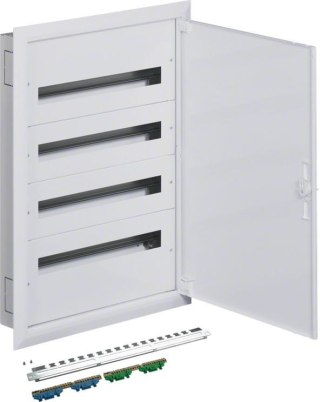

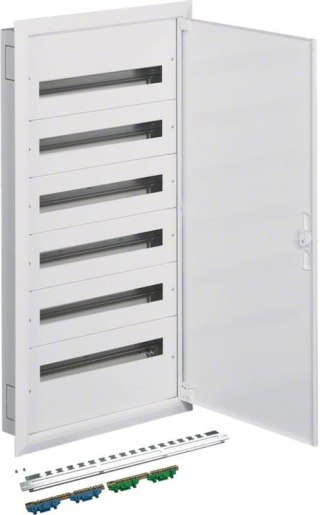

Rozdzielnice Hager mieszczą aparaturę na szynach DIN, listwy zaciskowe, przewody i elementy sterowania. Serie golf, volta, vector, cosmos, vega, univers oraz pozostałe rodziny odpowiadają różnym zakresom prądu, wymiarom, sposobom montażu i zastosowaniom. Obudowa podtynkowa jest osadzana w ścianie, natynkowa mocowana na powierzchni, a wolnostojąca stosowana w większych systemach.

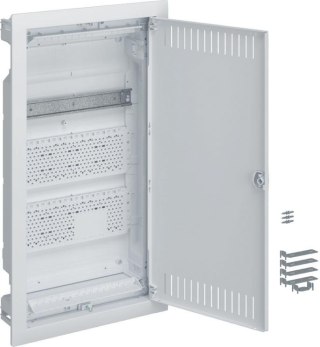

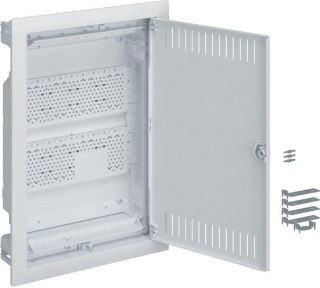

Rozdzielnica multimedialna organizuje router, switch, moduły telekomunikacyjne, zakończenia światłowodowe i przewody sygnałowe. Perforowana płyta lub uchwyty pozwalają mocować urządzenia o niestandardowym rozstawie. Separacja od obwodów energetycznych wynika z konstrukcji i projektu. Wentylacja ma znaczenie dla elementów aktywnych.

Wyłączniki nadprądowe Hager chronią przewody przed przeciążeniem oraz zwarciem. Człon termiczny działa z opóźnieniem przy długim przeciążeniu, a elektromagnetyczny szybko przy zwarciu. Charakterystyki B, C i D odpowiadają różnym prądom rozruchowym. Zdolność zwarciowa musi być zgodna ze spodziewanym prądem w miejscu instalacji.

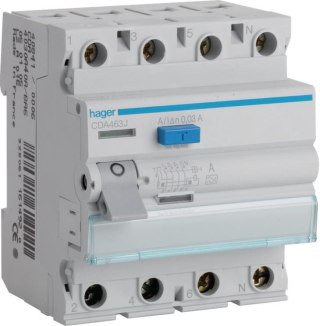

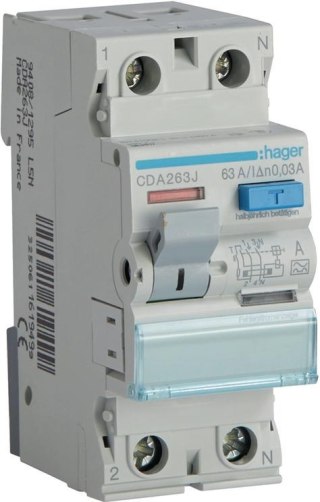

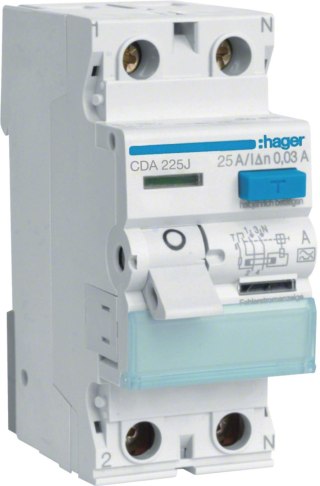

Wyłączniki różnicowoprądowe mierzą sumę prądów w przewodach czynnych i odłączają obwód po wykryciu upływu. Typ AC, A, F albo B określa kształt prądu, na który reaguje aparat. RCCB nie chroni przed przeciążeniem, natomiast RCBO łączy funkcję różnicową z nadprądową. Prąd znamionowy, czułość i liczba biegunów wynikają z obwodu.

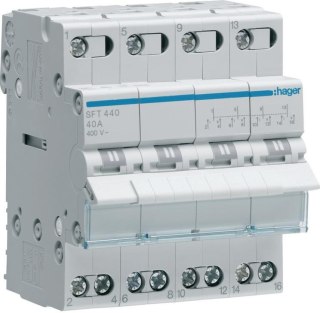

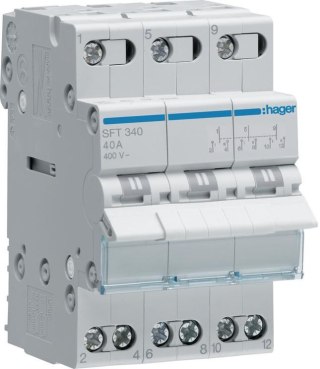

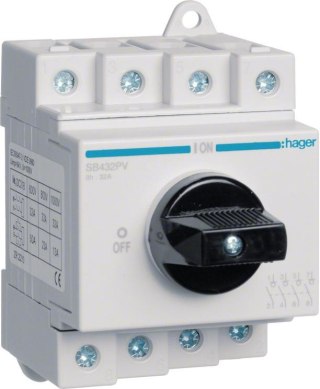

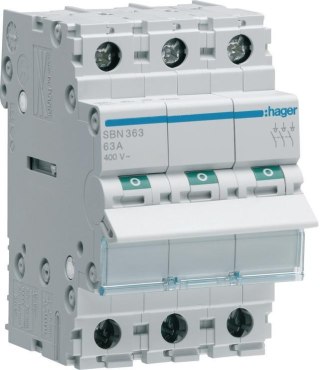

Rozłączniki izolacyjne służą do odłączania części instalacji. Styczniki modułowe przełączają oświetlenie, ogrzewanie i silniki na podstawie sygnału z cewki. Przekaźniki czasowe, automaty schodowe i zegary realizują funkcje sterujące. Aparatura pomocnicza obejmuje styki, wyzwalacze oraz napędy.

Ograniczniki przepięć odprowadzają prądy udarowe i ograniczają napięcie docierające do odbiorników. Typ 1 jest stosowany przy części prądu piorunowego, typ 2 przy przepięciach indukowanych oraz łączeniowych, a typ 3 blisko chronionego urządzenia. Koordynacja stopni, długość przewodów i uziemienie wpływają na poziom ochrony.

Wyłączniki kompaktowe i aparatura główna obsługują większe prądy w rozdzielnicach komercyjnych i przemysłowych. Regulowane wyzwalacze dopasowują charakterystykę do przewodów i selektywności. Szyny, bloki rozdzielcze oraz systemy montażowe tworzą uporządkowany tor zasilania. Obliczenia zwarciowe i cieplne określają konfigurację.

System univers N jest modułową konstrukcją dla większych rozdzielnic. Zestawy montażowe utrzymują aparaty, szyny zbiorcze i osłony. Projekt może obejmować pomiar, zabezpieczenia, automatykę i odpływy o różnych prądach. Osłony ograniczają dostęp do części czynnych i zachowują przestrzeń dla prowadzenia przewodów.

Liczniki i analizatory mierzą energię, napięcie, prąd, moc, współczynnik mocy oraz inne parametry. Wyjścia impulsowe i Modbus przekazują dane do systemu zarządzania. Przekładniki prądowe umożliwiają pomiar bez prowadzenia pełnego prądu przez licznik. Zastosowanie rozliczeniowe wymaga aparatu o odpowiednim zatwierdzeniu.

Zarządzanie energią łączy pomiar, sterowanie odbiornikami, fotowoltaikę, magazyn i ładowanie pojazdów. System może ograniczać moc szczytową, kierować nadwyżkę do samochodu albo wizualizować przepływy. Dane są pobierane z liczników i urządzeń komunikacyjnych. Dokładność oraz częstotliwość odczytu zależą od zastosowanych elementów.

Stacje ładowania witty obsługują ładowanie AC pojazdów elektrycznych. Urządzenie komunikuje dopuszczalny prąd, steruje stycznikiem i nadzoruje stany bezpieczeństwa. Warianty różnią się mocą, przewodem albo gniazdem, identyfikacją i łącznością. Dynamiczne zarządzanie obciążeniem wykorzystuje pomiar przyłącza do ograniczania prądu ładowania.

System KNX Hager obejmuje sensory, przyciski, aktory, sterowniki, urządzenia systemowe oraz bramki. KNX jest programowany w ETS i pozwala integrować oświetlenie, rolety, ogrzewanie, wentylację i bezpieczeństwo. KNX Secure dodaje szyfrowanie oraz uwierzytelnianie. Elementy systemowe obejmują zasilacze, interfejsy IP, routery i sprzęgła.

KNX easy jest wariantem przeznaczonym do uproszczonego uruchamiania funkcji budynkowych. System łączy czujniki, aktory i domovea bez pełnego ręcznego tworzenia wszystkich powiązań w klasycznym procesie. Zakres urządzeń jest ograniczony do listy zgodności, a architektura nadal wykorzystuje rozwiązania KNX.

quicklink jest radiowym sposobem konfiguracji wybranych urządzeń automatyki. Stosuje się go w modernizowanych budynkach i miejscach bez magistrali. Nadajniki oraz aktory są parowane zgodnie z procedurą produktu. Radio nie zastępuje przewodu zasilającego dla urządzeń wykonawczych.

domovea jest platformą wizualizacji i sterowania budynkiem. Udostępnia aplikację, sceny, harmonogramy, zdalny dostęp i integrację elementów KNX. Serwer odbiera stany, wykonuje logikę i prezentuje pomieszczenia. Funkcje sieciowe wymagają właściwej konfiguracji routera, konta oraz aktualnego oprogramowania.

Kanały kablowe, listwy instalacyjne i systemy prowadzenia przewodów oddzielają obwody, chronią kable i umożliwiają zmianę wyposażenia. Kanały przypodłogowe, ścienne, podłogowe i przemysłowe mają różne wymiary oraz akcesoria. Promień gięcia i wypełnienie są związane z typem przewodów.

Osprzęt łącznikowy Hager Group jest rozwijany również pod markami takimi jak Berker. Łączniki, gniazda, termostaty i złącza multimedialne są zestawiane w ramach systemów wzorniczych. Mechanizm elektryczny, ramka i klawisz muszą należeć do zgodnej serii.

Hager dostarcza narzędzia projektowe, dokumentację, dane BIM, szkolenia i wsparcie. Dobór kompletnego rozwiązania obejmuje prąd, zwarcia, selektywność, stopień ochrony, liczbę obwodów, komunikację i rezerwę miejsca. Pełny symbol produktu określa parametry; wspólna marka nie oznacza automatycznej wymienności elementów różnych rodzin.
