Producent - MEAN WELL

MEAN WELL Enterprises jest tajwańskim producentem standardowych zasilaczy i rozwiązań konwersji energii, działającym od 1982 roku. Firma rozwija szeroki katalog zasilaczy AC/DC, przetwornic DC/DC, driverów LED, ładowarek akumulatorów, inwerterów DC/AC, zasilaczy medycznych, modułów konfigurowalnych, urządzeń do automatyki budynkowej oraz systemów zdalnego monitorowania. Produkty są stosowane w automatyce, telekomunikacji, oświetleniu, medycynie, transporcie, energetyce, urządzeniach informacyjnych i systemach bezpieczeństwa.

Zasilacz impulsowy przekształca napięcie wejściowe przez prostowanie, kluczowanie wysokiej częstotliwości, transformator lub dławik oraz prostowanie wyjścia. Sterownik reguluje współczynnik wypełnienia, aby utrzymać napięcie albo prąd. Wysoka częstotliwość pozwala zmniejszyć elementy magnetyczne w porównaniu z konstrukcją liniową. Układ wymaga filtrów ograniczających emisję zakłóceń.

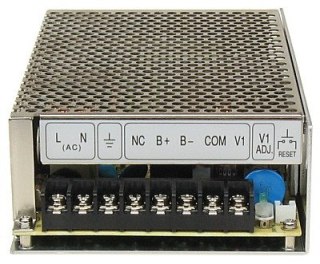

Zasilacze w metalowej obudowie typu enclosed są montowane wewnątrz urządzeń, szaf i maszyn. Serie LRS, RSP, HRP, UHP, NSP i inne rodziny różnią się mocą, chłodzeniem, profilem, zakresem wejścia, interfejsami i zatwierdzeniami. Otwarta listwa zaciskowa wymaga dodatkowej osłony przed dotykiem oraz właściwego uziemienia.

Zasilacze PCB typu open frame są przeznaczone do zabudowy w obudowie urządzenia końcowego. Projektant zapewnia izolację, odstępy, przepływ powietrza i ochronę mechaniczną. Moc znamionowa może być zależna od chłodzenia wymuszonego. Temperatura w punkcie pomiarowym jest porównywana z wartością dopuszczalną dla serii.

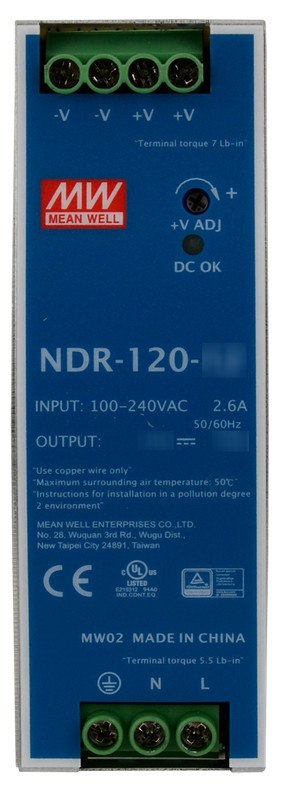

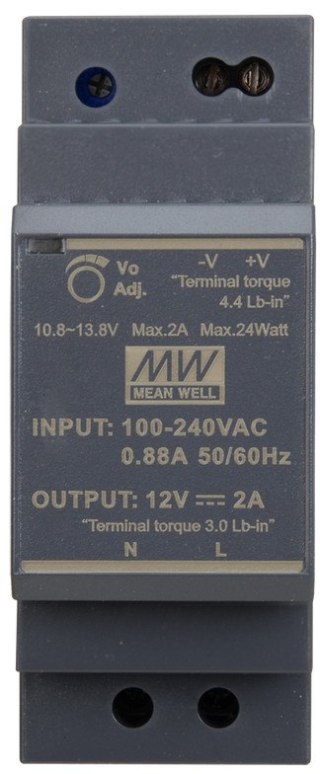

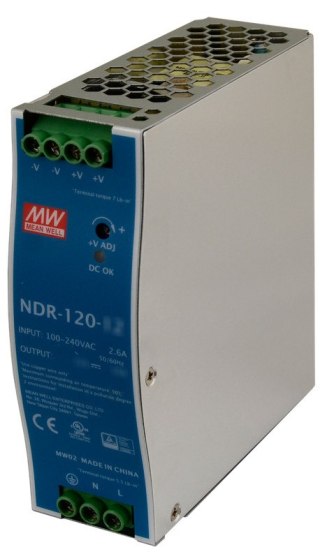

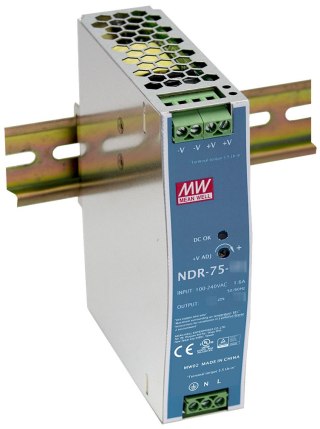

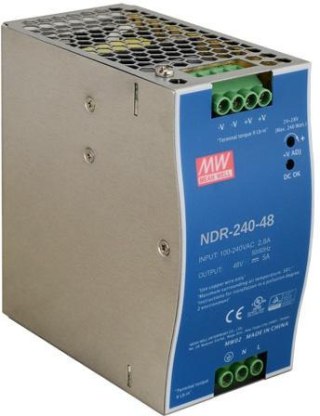

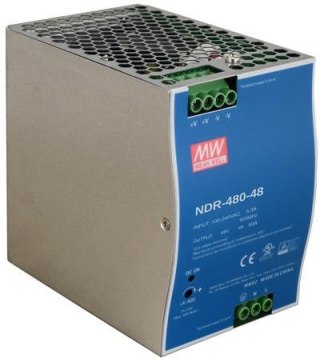

DIN rail jest rodziną zasilaczy do rozdzielnic i automatyki. Obudowa zatrzaskuje się na szynie TS35, a zaciski przyjmują zasilanie oraz obwody DC. Serie HDR, MDR, NDR, EDR, SDR, TDR i WDR różnią się szerokością, mocą, liczbą faz oraz zakresem wejścia. Rezerwa mocy i charakterystyka przeciążenia wpływają na uruchamianie silników i pojemności.

Wejście szerokozakresowe pozwala pracować przy wielu napięciach sieciowych, ale moc oraz parametry mogą zmieniać się na krańcach zakresu. PFC kształtuje pobór prądu i ogranicza harmoniczne. Prąd rozruchowy ładuje kondensatory wejściowe, dlatego kilka zasilaczy załączanych równocześnie może wyzwolić zabezpieczenie.

Wyjście jest regulowane w niewielkim zakresie potencjometrem albo cyfrowo. Podniesienie napięcia zwiększa moc przy tym samym prądzie, więc limit pozostaje wiążący. Przewody czujnikowe remote sense kompensują spadek na kablu w modelach posiadających tę funkcję. Niewłaściwe połączenie sense może doprowadzić do podwyższenia napięcia na odbiorniku.

Łączenie równoległe zwiększa dostępny prąd tylko w seriach przewidzianych do współdzielenia obciążenia. Aktywne current sharing wyrównuje pracę modułów przez linię sterującą. Dioda ORing albo MOSFET izoluje zasilacze redundantne. Proste połączenie wyjść dwóch niezgodnych urządzeń może powodować przepływ wyrównawczy.

Redundancja N+1 umożliwia kontynuowanie pracy po awarii jednego modułu. Każdy zasilacz musi mieć zapas, a układ monitoruje sygnał DC OK albo alarm. Wymiana hot‑swap jest dostępna w odpowiednich systemach rack. Redundancja nie chroni przed wspólnym błędem zasilania, przepięciem i nieprawidłową konfiguracją.

Zabezpieczenia obejmują ograniczenie nadprądowe, zwarciowe, nadnapięciowe i termiczne zależnie od modelu. Tryb hiccup cyklicznie próbuje uruchomić wyjście, foldback zmniejsza prąd wraz ze spadkiem napięcia, a constant current utrzymuje określoną wartość. Charakterystyka ma znaczenie przy silnikach, lampach i dużych kondensatorach.

Driver LED reguluje prąd diod albo dostarcza stabilizowane napięcie do modułu. Serie ELG, HLG, XLG, LCM, NPF i inne rodziny obejmują konstrukcje stałoprądowe, stałonapięciowe oraz programowalne. Moc, zakres napięcia wyjściowego, prąd i sposób ściemniania muszą odpowiadać modułowi LED.

Ściemnianie 3‑in‑1 może przyjmować sygnał 0–10 V, PWM albo rezystancję. DALI wykorzystuje magistralę cyfrową i adresowanie. Push dim reaguje na przycisk w układach przewidzianych przez producenta. Przewody sterujące są oddzielane od sieci zgodnie z izolacją wejścia.

CLO, czyli constant light output, zwiększa prąd w czasie w zaprogramowanym zakresie, aby kompensować spadek strumienia modułu. Funkcja jest konfigurowana przez narzędzie, NFC albo interfejs w wybranych driverach. Błędna krzywa może przekroczyć dopuszczalny prąd diod. Temperatura oprawy nadal wpływa na trwałość.

Zasilacze medyczne spełniają wymagania dotyczące izolacji, prądów upływu i środków ochrony w określonych modelach. MOPP oraz MOOP odnoszą się do sposobu zabezpieczenia pacjenta lub operatora. Sama obecność certyfikatu zasilacza nie nadaje gotowemu urządzeniu klasy medycznej; kompletny produkt przechodzi własną ocenę.

Serie RPS, MPM, NMP i inne rozwiązania medyczne występują jako moduły otwarte, zamknięte i konfigurowalne. NMP łączy front‑end z wymiennymi modułami wyjściowymi o różnych napięciach. Projektant określa chłodzenie, odstępy, uziemienie i obciążenia wszystkich kanałów.

Ładowarki akumulatorów realizują charakterystykę dopasowaną do chemii i napięcia pakietu. Serie NPB, ENC, RPB i pozostałe modele obsługują określone krzywe CC/CV oraz etapy ładowania. Programowalne ładowarki mogą zmieniać napięcia i prądy przez narzędzie, NFC albo magistralę. BMS pakietu pozostaje niezbędny w systemach, które go wymagają.

Ładowarka o napięciu 24 V nie jest dobierana wyłącznie do nominalnej etykiety akumulatora. Napięcie końcowe, liczba ogniw, temperatura, prąd oraz tryb podtrzymania wynikają z chemii. LiFePO4, NMC, AGM i żelowe akumulatory mają odmienne wymagania. Nieprawidłowy profil skraca trwałość lub tworzy zagrożenie.

Przetwornice DC/DC izolowane i nieizolowane zmieniają poziom napięcia w pojazdach, telekomunikacji i urządzeniach przemysłowych. Serie SD, RSD, DDR, NID i inne rodziny obejmują moduły PCB, obudowy oraz DIN rail. Zakres wejścia musi uwzględniać przepięcia i spadki źródła. Izolacja galwaniczna przerywa bezpośrednie połączenie mas w zakresie parametrów.

Inwertery DC/AC serii TN, TS, NTS i innych rodzin wytwarzają napięcie przemienne z akumulatora. Przebieg sinusoidalny jest przeznaczony do odbiorników wrażliwych i silnikowych w zakresie mocy. Moc ciągła, chwilowa i pobór jałowy są odrębnymi parametrami. Przewody DC przenoszą duży prąd i wymagają odpowiedniego przekroju oraz zabezpieczenia.

Systemy zasilania rack, moduły prostownikowe i kontrolery CMU tworzą rozwiązania dla telekomunikacji, magazynowania energii i instalacji o dużej mocy. Interfejsy PMBus, CANBus, RS‑485, Ethernet i Modbus TCP umożliwiają odczyt napięć, prądów, alarmów i sterowanie. Zakres protokołów zależy od konkretnego kontrolera.

Rozwiązania KNX i DALI obejmują zasilacze magistrali, bramki, aktory, kontrolery, panele oraz sensory. Magistrala automatyki jest zasilana zgodnie z własnym limitem i topologią. Urządzenia wykonawcze przełączają oświetlenie, rolety lub obciążenia. Konfiguracja wymaga narzędzi właściwych dla standardu.

Zasilacze desktop i wall‑mount są dostarczane jako zamknięte adaptery z przewodem lub wymiennym wtykiem. Poziom sprawności energetycznej, prąd jałowy i końcówka DC zależą od serii. Polaryzacja oraz wymiar wtyku muszą odpowiadać odbiornikowi. Taka sama wartość napięcia nie wystarcza do potwierdzenia zgodności.

Sprawność wpływa na ilość ciepła: przy mocy wyjściowej 100 W i sprawności 90% straty wynoszą około 11 W. Zamknięta szafa bez wentylacji podnosi temperaturę wszystkich komponentów. Derating ogranicza moc przy wysokiej temperaturze, małym napięciu wejścia lub dużej wysokości. Wykresy karty danych są częścią projektu.

MTBF jest wskaźnikiem statystycznym populacji obliczanym według określonej metody. Nie oznacza gwarantowanego czasu pracy pojedynczego egzemplarza. Trwałość kondensatorów zależy silnie od temperatury. Rezerwa mocy i chłodzenie ograniczają obciążenie termiczne.

MEAN WELL utrzymuje szeroki katalog standardowych modeli, co ułatwia zastosowanie gotowego zasilacza zamiast projektu indywidualnego. Pełny symbol określa napięcie, moc, wersję zacisków, powłokę, komunikację i zatwierdzenia. Podobna obudowa dwóch serii nie potwierdza identycznej charakterystyki przeciążenia ani przeznaczenia.
