Producent - MOTORLINE

Motorline Professional jest portugalskim producentem automatyki do bram, drzwi, barier drogowych, rolet, okien i systemów kontroli dostępu. Firma rozwija napędy, centrale sterujące, piloty, fotokomórki, lampy, zamki, czujniki, systemy parkingowe i akcesoria montażowe. Produkty są przeznaczone do domów, wspólnot, zakładów, magazynów, obiektów handlowych i intensywnie użytkowanych przejazdów.

Napęd bramy przesuwnej składa się z silnika, przekładni, koła zębatego, centrali i obudowy. Koło współpracuje z listwą zamocowaną do skrzydła. Masa bramy, długość, opory, nachylenie i liczba cykli wyznaczają model. Wartość maksymalna masy zakłada prawidłową mechanikę i nie kompensuje uszkodzonych rolek.

BRAVO jest rodziną napędów do bram przesuwnych o różnych masach. BRAVO500 jest przeznaczony do lżejszych bram mieszkalnych, natomiast większe warianty obsługują cięższe skrzydła. STARK jest rozwiązaniem dla bardzo dużych bram przemysłowych. Pełna seria określa zasilanie, prędkość oraz intensywność.

Fundament pod napęd utrzymuje płytę w osi z listwą. Przewody są wyprowadzone przez przepust, a woda nie może gromadzić się w obudowie. Listwa jest mocowana do skrzydła z zachowaniem luzu roboczego. Ciężar bramy spoczywa na rolkach, nie na kole napędu.

Wyłączniki krańcowe albo enkoder informują o położeniu. Magnetyczne krańcówki są mniej narażone na mechaniczne zużycie niż sprężynowe, lecz wymagają właściwego ustawienia magnesów. Centrala zapamiętuje drogę i zwolnienia. Mechaniczne ograniczniki zatrzymują bramę przy awarii sterowania.

Napędy do bram skrzydłowych występują jako liniowe, ramieniowe i podziemne. Siłownik liniowy wymaga właściwych wymiarów mocowania względem zawiasu. Ramię łamane jest stosowane przy szerokim słupku. Konstrukcja podziemna ukrywa mechanizm w skrzynce fundamentowej i wymaga odwodnienia.

Geometria punktów A i B określa kąt oraz siłę siłownika. Nieprawidłowy punkt powoduje mały kąt, nierówną prędkość albo przeciążenie. Skrzydło musi poruszać się lekko ręcznie. Wiatr działający na pełne wypełnienie tworzy znacznie większe obciążenie niż na konstrukcję ażurową.

Centrala synchronizuje dwa skrzydła, zwalnia przed końcem i może otwierać jedno skrzydło jako furtkę. Pomiar prądu albo enkoder wykrywa wzrost oporu. Czułość jest ustawiana po pomiarach siły. Funkcja przeciążeniowa nie zastępuje fotokomórek i listew.

Automatyka garażowa ROSSO EVO jest przeznaczona do bram segmentowych i uchylnych w zakresie powierzchni odpowiedniej wersji. Napęd sufitowy przesuwa wózek w prowadnicy. Ramię łączy go ze skrzydłem. Sprężyny bramy równoważą masę, dlatego odłączona brama musi pracować bez nadmiernego oporu.

Prowadnica może wykorzystywać łańcuch albo pasek zależnie od zestawu. Pasek pracuje ciszej, a łańcuch ma inną charakterystykę konserwacji. Długość szyny odpowiada wysokości bramy. Wysokie lub niestandardowe prowadzenie wymaga dodatkowych elementów.

Napędy do drzwi przesuwnych automatyzują wejścia handlowe, biurowe i publiczne. Radar lub czujnik otwiera skrzydła, a kurtyna zabezpiecza strefę. Mechanizm kontroluje prędkość oraz położenie. Szerokość, masa, liczba cykli i droga ewakuacyjna wpływają na konfigurację.

M1805 jest napędem do pieszych drzwi rozwiernych w określonym zakresie masy. Ramię pchające albo ciągnące przekazuje ruch. System może wspierać dostęp bezdotykowy, osoby z ograniczoną mobilnością i kontrolę dostępu. Siła zamykania oraz reakcja na przeszkodę są ustawiane do skrzydła.

Bramy szybkobieżne wykorzystują elastyczną kurtynę i napęd przystosowany do wielu cykli. Ograniczają wymianę powietrza w hali oraz czas otwarcia. Fotokomórki, listwa i kurtyna świetlna zabezpieczają przejazd. Wiatr, wymiar i różnica ciśnień wpływają na konstrukcję.

Motorline oferuje automatykę do bram rolowanych, krat, rolet i markiz. Silnik rurowy jest umieszczony wewnątrz wału i obraca rurę nawojową. Moment jest dobierany do masy, średnicy wału i tarcia. Krańcówki ustalają położenia końcowe.

Automatyka okien może służyć do przewietrzania i oddymiania zależnie od certyfikacji kompletnego systemu. Siłowniki łańcuchowe, ramieniowe i wrzecionowe różnią się skokiem oraz siłą. Zwykły napęd komfortowy nie jest automatycznie urządzeniem do systemu ochrony pożarowej.

Szlabany elektromechaniczne kontrolują przejazd na parkingach, osiedlach i zakładach. Belka jest równoważona sprężyną, a napęd wykonuje ruch. Długość ramienia oraz czas otwarcia determinują model. Sprężyna jest regulowana do masy belki i akcesoriów.

TURBO jest barierą z silnikiem bezszczotkowym przeznaczoną do intensywnej pracy. Sterowanie prędkością i hamowanie są realizowane elektronicznie. Brushless ogranicza zużycie szczotek, lecz łożyska, przekładnia i sprężyna nadal wymagają obsługi. Deklarowana liczba cykli dotyczy warunków producenta.

MOTIZA jest rodziną barier do kontroli ruchu w obiektach prywatnych, przemysłowych i komercyjnych. Belka może mieć oświetlenie, podpórkę, kurtynę lub inne akcesoria. Dodatkowa masa wymaga ponownego wyważenia. Wjazd jest zabezpieczony fotokomórkami, pętlą albo radarem.

Pętla indukcyjna jest przewodem ułożonym w nawierzchni. Metal pojazdu zmienia indukcyjność, a detektor rozpoznaje obecność. Kształt, liczba zwojów i odległość od zbrojenia wpływają na czułość. Pętla może otwierać, zabezpieczać lub zliczać zależnie od podłączenia.

Fotokomórki tworzą wiązkę w poprzek przejazdu. Przerwanie powoduje zatrzymanie lub odwrócenie ruchu zgodnie z logiką. Nadajnik i odbiornik wymagają osiowania oraz zasilania, a wersja refleksyjna lustra. Brud i mgła mogą zmniejszyć zapas.

Listwa bezpieczeństwa reaguje na nacisk na krawędź. Sygnał jest przesyłany przewodem, radiowo albo przez układ rezystancyjny. Kurtyna świetlna obserwuje wiele wiązek na większej wysokości. System bezpieczeństwa jest sprawdzany podczas uruchomienia oraz przeglądu.

Pilot radiowy wysyła kod do odbiornika. System dynamiczny zmienia transmisję według algorytmu, ograniczając proste kopiowanie. Częstotliwość i protokół muszą odpowiadać odbiornikowi. Programowanie przez przycisk, centralę albo oprogramowanie zależy od rodziny.

Kontrola dostępu może wykorzystywać klawiaturę, RFID, Bluetooth, GSM, aplikację lub system parkingowy. Przekaźnik podaje impuls do centrali napędu. Zarządzanie użytkownikami jest oddzielone od logiki ruchu bramy. Dostęp mobilny wymaga zabezpieczenia kont oraz aktualizacji.

Centrale Motorline posiadają wejścia bezpieczeństwa, wyjścia lampy, odbiornik, zaciski silnika i konfigurację czasów. Menu może być realizowane przyciskami, wyświetlaczem albo programatorem. Schemat zasilania różni się dla silników 24 V i 230 V. Podłączenie niewłaściwego napięcia uszkadza napęd.

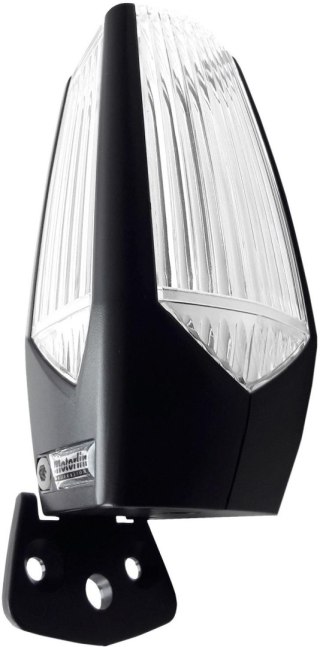

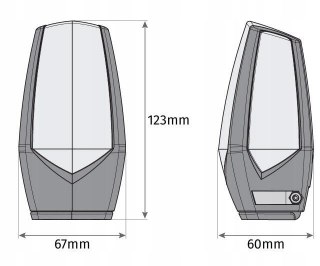

Lampy sygnalizacyjne informują o ruchu. Mogą zawierać antenę radiową. Napięcie lampy musi odpowiadać wyjściu. Światło nie zastępuje zabezpieczenia strefy. Oświetlenie przejazdu jest odrębną instalacją.

Zasilanie awaryjne wykorzystuje akumulator w napędach 24 V albo UPS i system awaryjnego otwierania. Liczba cykli zależy od baterii, masy i temperatury. Ręczne odblokowanie pozwala przesunąć bramę po użyciu klucza. Użytkownik zna lokalizację mechanizmu przed awarią.

Serwis obejmuje mechanikę bramy, zawiasy, rolki, prowadnice, listwę, sprężyny, napęd i zabezpieczenia. Smaruje się tylko punkty przewidziane przez producenta. Brudna prowadnica oraz opadnięte skrzydło zwiększają prąd. Parametry centrali nie są podnoszone w celu ukrycia problemu mechanicznego.

Pełny symbol Motorline określa typ bramy, masę, napięcie, prędkość, intensywność i centrale. Podobne obudowy kilku modeli nie oznaczają identycznej przekładni oraz elektroniki. Projekt zawiera wymiary, urządzenia bezpieczeństwa, zasilanie i sposób awaryjnego otwarcia.
