MONACOR jest niemiecką marką profesjonalnych systemów audio, nagłośnienia instalacyjnego, komponentów głośnikowych i akcesoriów. Za marką działa MONACOR INTERNATIONAL z siedzibą w Bremie. Oferta obejmuje wzmacniacze, miksery, matryce, systemy 100 V, głośniki sufitowe i ścienne, urządzenia Dante, mikrofony, rozwiązania komunikacyjne, systemy alarmu głosowego oraz elementy do budowy zestawów głośnikowych.

System PA przekazuje mowę oraz muzykę do jednego lub wielu obszarów. Źródło trafia do miksera, następnie do wzmacniacza i linii głośnikowej. Priorytet pozwala przerwać muzykę komunikatem. Strefowanie rozdziela sygnał oraz poziom pomiędzy pomieszczenia.

Wzmacniacz miksujący łączy wejścia mikrofonowe i liniowe z końcówką mocy. Regulatory ustalają poziom oraz barwę, a wejście priorytetowe uruchamia talkover. Wyjście 4 lub 8 Ω obsługuje zestawy niskoimpedancyjne, a wyjście 70/100 V linię transformatorową. Oba sposoby wymagają odmiennego obliczenia obciążenia.

Linia 100 V przesyła audio pod wyższym napięciem i mniejszym prądem niż system niskoimpedancyjny o tej samej mocy. Każdy głośnik ma transformator z odczepami. Suma ustawionych mocy nie przekracza mocy wzmacniacza z pozostawioną rezerwą. Przewód może prowadzić wiele głośników na długiej trasie.

Głośnik niskoimpedancyjny podłącza się według impedancji wynikowej. Połączenie równoległe zmniejsza wartość, a szeregowe zwiększa. Wzmacniacz ma minimalną dopuszczalną impedancję. Przeciążenie powoduje ograniczenie, przegrzewanie lub wyłączenie zabezpieczenia.

Wzmacniacze strefowe i matryce kierują wejścia do kilku wyjść. PA‑4040 jest przykładem czterostrefowego wzmacniacza z niezależnym routingiem i wyjściami 100 V oraz niskoimpedancyjnymi. Większe systemy korzystają z procesorów DSP, matryc i końcówek wielokanałowych. Konfiguracja określa priorytety oraz źródła.

DSP realizuje korekcję, filtry, opóźnienia, limiter, mikser i routing. Opóźnienie synchronizuje głośniki rozmieszczone w dużym obiekcie. Limiter ogranicza poziom przekraczający ustawiony próg. Błędny parametr może pogorszyć zrozumiałość lub doprowadzić do przesterowania.

Dante przesyła wielokanałowy dźwięk przez sieć Ethernet. Urządzenia publikują oraz subskrybują strumienie w oprogramowaniu zarządzającym. Switch musi zapewniać odpowiednią przepustowość, QoS i konfigurację multicastu. Opóźnienie jest ustawiane do rozmiaru sieci.

Mikrofony pulpitowe służą do komunikatów oraz wybierania stref. Przycisk PTT otwiera tor, a gong poprzedza mowę w wybranych systemach. Mikrofon elektretowy lub pojemnościowy może wymagać phantom. Długość przewodu i balans wpływają na odporność na zakłócenia.

Mikrofony bezprzewodowe obejmują nadajnik ręczny, bodypack i odbiornik. Częstotliwość musi być dozwolona w kraju i skoordynowana z innymi kanałami. Diversity korzysta z dwóch anten lub torów w celu ograniczenia zaników. Bateria nadajnika wpływa na stabilność oraz czas pracy.

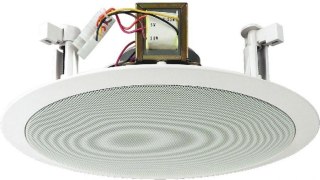

Głośniki sufitowe są montowane w otworze i kierują dźwięk w dół. Średnica przetwornika, kąt i wysokość wpływają na rozstaw. Obudowa ogniowa lub back can jest stosowana w wymaganych projektach. Przestrzeń nad sufitem musi pomieścić głębokość oraz przewody.

Głośniki ścienne i kolumnowe są używane w salach, korytarzach, obiektach sakralnych i przestrzeniach komercyjnych. Kolumna ma pionowy układ przetworników, który ogranicza rozpraszanie w pionie. Pomaga zmniejszyć odbicia od podłogi i sufitu. Kierunek osi pozostaje istotny dla zrozumiałości.

Głośniki tubowe oraz ciśnieniowe osiągają wysoki poziom i są stosowane na zewnątrz, w halach oraz komunikatach. Ich pasmo jest zoptymalizowane pod mowę. Stopień IP oraz materiał określają warunki. Uchwyt musi wytrzymać wiatr oraz drgania.

Głośniki EN 54‑24 są przeznaczone do dźwiękowych systemów ostrzegawczych w certyfikowanych konfiguracjach. Ceramika zacisków, bezpiecznik termiczny i odporność ogniowa przewodów wspierają zachowanie linii. Certyfikat dotyczy konkretnego modelu oraz montażu. Zwykły głośnik PA nie jest zamiennikiem.

System alarmu głosowego wymaga urządzeń zgodnych z EN 54‑16 i pozostałymi wymaganiami projektu. Kontroler nadzoruje linie, wzmacniacze, mikrofony strażaka i zasilanie awaryjne. Uszkodzenie jest sygnalizowane. System działa według scenariusza pożarowego i ma odrębne procedury testowe.

Zasilanie awaryjne 24 V podtrzymuje wzmacniacze i kontrolery. Pojemność akumulatorów wynika z czasu czuwania oraz alarmu. Ładowarka monitoruje baterie. Temperatura skraca ich trwałość, dlatego pomiary i wymiana są częścią serwisu.

MONACOR oferuje wzmacniacze klasy D oraz klasyczne topologie. Klasa D przełącza stopień mocy z wysoką sprawnością i wymaga filtra wyjściowego. Mniejsze straty ograniczają chłodzenie przy wielu kanałach. Jakość zależy od całego projektu, nie samej nazwy klasy.

Miksery audio mają wejścia mono, stereo, korekcję, sumy, wysyłki i interfejsy zależnie od modelu. Gain ustawia poziom przedwzmacniacza, a fader proporcję w miksie. Przesterowanie pierwszego stopnia nie jest naprawiane przez obniżenie wyjścia. Wskaźnik PFL pomaga ustawić zapas.

Interkomy, zestawy mównicowe i systemy tour guide tworzą inne grupy komunikacji. Zestaw oprowadzania przesyła głos przewodnika do odbiorników uczestników. Pasmo, liczba kanałów i bateria wpływają na pracę. System nie jest tym samym co radiotelefon dwukierunkowy.

Komponenty głośnikowe obejmują woofery, subwoofery, tweetery, drivery, zwrotnice i szerokopasmowe przetworniki. Impedancja, efektywność, moc, częstotliwość rezonansowa i parametry Thiele‑Small służą do projektu obudowy. Moc szczytowa nie jest podstawą samodzielnego doboru wzmacniacza.

Obudowa zamknięta, bass‑reflex i horn mają inne charakterystyki. Bass‑reflex wykorzystuje port dostrojony do częstotliwości. Zbyt mały przekrój powoduje szum, a strojenie poniżej zakresu zwiększa wychylenie. Zwrotnica dzieli pasmo pomiędzy przetworniki i uwzględnia impedancję.

Transformatory głośnikowe pozwalają włączyć przetwornik do linii 100 V. Odczep określa pobieraną moc. Transformator ma ograniczone pasmo i poziom nasycenia. Zastosowanie niewłaściwego elementu pogarsza bas oraz powoduje przegrzewanie.

Akcesoria obejmują kable, złącza, uchwyty, racki, statywy, regulatory i elementy montażowe. Przewód 100 V ma wymagany przekrój i klasę pożarową w zależności od obiektu. Złącze głośnikowe nie jest używane do napięcia sieciowego. Organizacja szafy oddziela tory sygnałowe oraz zasilające.

MONACOR publikuje karty techniczne, instrukcje, deklaracje, dane CAD i certyfikaty. Parametry są przypisane do numeru zamówienia. Produkty o podobnej nazwie mogą mieć różne wejścia, moc i certyfikację. Projekt nagłośnienia opiera się na obliczeniu poziomu, zrozumiałości, obciążenia i warunków obiektu.
