PowerWalker jest marką systemów zasilania gwarantowanego należącą do niemieckiej firmy BlueWalker GmbH. Oferta obejmuje zasilacze UPS w topologii offline, line-interactive i online, modele jednofazowe oraz trójfazowe, urządzenia rack, moduły bateryjne, stabilizatory AVR, przełączniki ATS, karty komunikacyjne, PDU i oprogramowanie monitorujące. Produkty są przeznaczone do komputerów, sieci, serwerów, urządzeń przemysłowych, telekomunikacji i mniejszych centrów danych.

UPS VFD, określany jako standby lub offline, podczas prawidłowej pracy przekazuje napięcie sieciowe do odbiornika i pozostaje w czuwaniu. Po zaniku przełącza się na falownik zasilany z akumulatora. Czas przełączenia jest krótki, lecz niezerowy. Topologia jest stosowana przy prostych stanowiskach, routerach i urządzeniach o umiarkowanych wymaganiach.

UPS VI line-interactive dodaje automatyczną regulację napięcia AVR. Transformator lub układ regulacyjny podnosi albo obniża napięcie bez częstego używania baterii. Ogranicza skutki długotrwałych spadków i wzrostów. Falownik przejmuje pracę po wyjściu poza zakres. Kształt napięcia bateryjnego może być aproksymowany albo sinusoidalny zależnie od serii.

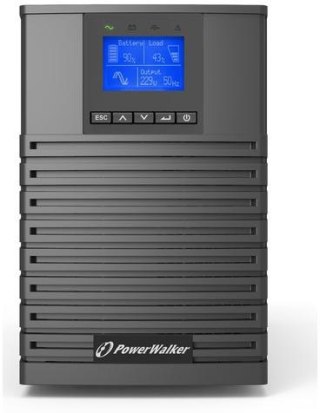

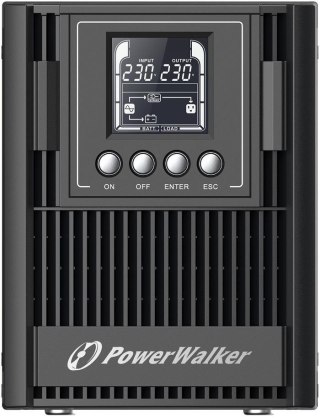

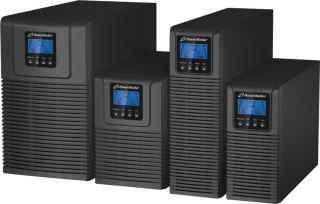

UPS VFI online wykorzystuje podwójną konwersję. Prostownik tworzy magistralę DC, a falownik stale zasila odbiornik. Zmiany napięcia i częstotliwości wejścia są oddzielone od wyjścia w zakresie konstrukcji. Przejście na baterię nie wymaga przełączania toru falownika. Straty i chłodzenie są większe niż w prostszych topologiach.

Oznaczenie VA opisuje moc pozorną, a W moc czynną. Współczynnik mocy UPS określa relację pomiędzy tymi wartościami. Odbiornik musi mieścić się w obu limitach. Zasilacz komputerowy z aktywnym PFC może mieć znaczny prąd rozruchowy. Dobór wyłącznie według średniego poboru bez rezerwy prowadzi do przeciążenia.

Czas podtrzymania zależy od mocy odbiorników, pojemności baterii, sprawności falownika, temperatury i wieku ogniw. Producent udostępnia narzędzie szacowania dla określonych modeli. Czas nie rośnie liniowo z pojemnością przy każdym obciążeniu, ponieważ charakterystyka rozładowania akumulatora jest nieliniowa.

Akumulatory VRLA są najczęściej stosowane w mniejszych UPS-ach. Elektrolit jest uwięziony, a obudowa posiada zawory bezpieczeństwa. Bateria starzeje się szybciej przy wysokiej temperaturze i częstych głębokich rozładowaniach. Typowa żywotność podawana dla warunków referencyjnych skraca się w nagrzanej szafie.

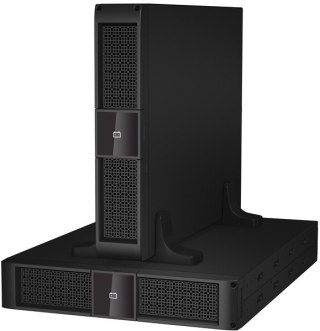

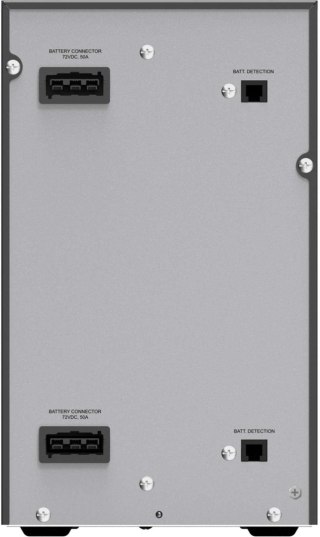

Moduły bateryjne rozszerzają czas pracy w modelach przewidzianych przez producenta. Napięcie szeregu i złącze muszą odpowiadać UPS-owi. Dodanie przypadkowej baterii może przeciążyć ładowarkę lub stworzyć niewłaściwe napięcie. Po wymianie kompletu ogniwa mają ten sam typ, wiek i pojemność.

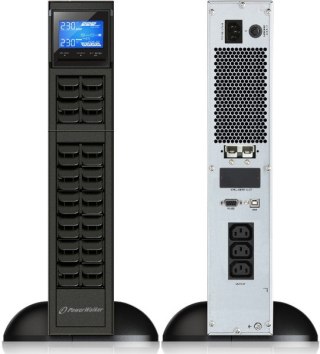

UPS rack/tower może być montowany pionowo albo w szafie 19 cali przy użyciu odpowiednich uchwytów. Masa baterii wymaga szyn i montażu przez kilka osób. Ciężkie moduły są umieszczane nisko. Głębokość szafy, wentylacja i promień przewodów są sprawdzane przed instalacją.

Modele VFI RT, RMG i modułowe są kierowane do serwerów oraz większych obciążeń. Hot-swap pozwala wymienić część baterii lub modułów bez pełnego wyłączenia w konfiguracjach posiadających obejście. Bypass serwisowy prowadzi zasilanie poza falownikiem, ale odbiornik traci wtedy część ochrony jakościowej.

UPS trójfazowy obsługuje większe instalacje i może mieć wejście oraz wyjście 3/3, 3/1 albo inne warianty. Obciążenie faz jest bilansowane w granicach urządzenia. Układ neutralny, bypass i ochrona zwarciowa wymagają projektu. Kilka modułów może pracować równolegle dla zwiększenia mocy lub redundancji.

Redundancja N+1 oznacza zapas jednego modułu względem wymaganego obciążenia. Nie chroni przed wspólną awarią rozdzielnicy, błędnym bypassem lub pożarem. Równoległe UPS-y muszą mieć synchronizację i zgodny firmware. Serwis testuje przejęcie obciążenia przy odłączeniu jednego elementu.

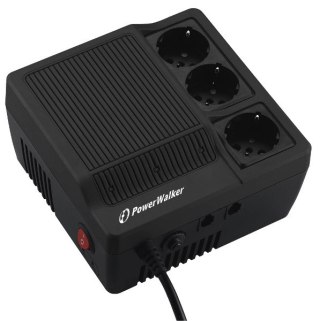

AVR jest także oferowany jako oddzielny stabilizator bez akumulatora. Reguluje napięcie, ale nie podtrzymuje zasilania po zaniku. Jest używany tam, gdzie występują wahania, a przerwa nie wymaga kontynuacji pracy. Zakres wejścia, moc oraz szybkość regulacji są przypisane do modelu.

ATS automatycznie przełącza odbiornik pomiędzy dwoma źródłami. PowerWalker ATS jest przeznaczony do współpracy z określonymi UPS-ami i obciążeniami. Źródła muszą mieć zgodne napięcie i częstotliwość. Przełącznik nie zwiększa mocy oraz nie tworzy galwanicznej separacji.

Jednostka PDU dostarcza zasilanie do wielu urządzeń zamontowanych w szafie. Prosty model ma gniazda i zabezpieczenie, a zarządzalny mierzy parametry i może sterować wyjściami. Prąd całej listwy ogranicza sumę odbiorników. Kolejność uruchamiania zmniejsza jednoczesny prąd rozruchowy serwerów.

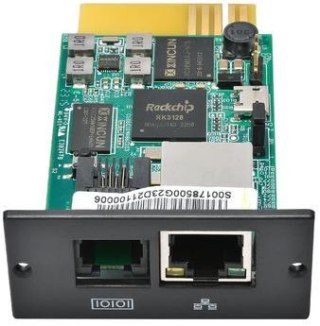

Karty SNMP oraz interfejsy sieciowe umożliwiają monitorowanie UPS-a bez stałego komputera. Administrator odczytuje napięcie, obciążenie, baterię, alarmy i historię. SNMP v3 zapewnia uwierzytelnienie i szyfrowanie w obsługiwanych kartach. Interfejs jest umieszczany w sieci zarządzającej i aktualizowany.

WinPower, ViewPower i pozostałe narzędzia PowerWalker monitorują stan oraz mogą uruchomić kontrolowane zamknięcie systemu. Agent na komputerze reaguje po określonym czasie lub poziomie baterii. Zbyt szybkie wyłączenie skraca użyteczny czas, a zbyt późne ryzykuje nagłą utratę zasilania. Kolejność ma znaczenie dla maszyn wirtualnych i storage.

Port USB HID może działać bez dedykowanego programu w części systemów. Umożliwia podstawowy odczyt i zamknięcie. RS-232 jest używany w urządzeniach przemysłowych i starszej infrastrukturze. Dry contacts przekazują proste stany do automatyki bez wymiany rozbudowanych danych.

Generator spalinowy może współpracować z UPS-em, lecz częstotliwość, napięcie i kształt muszą mieścić się w zakresie prostownika. Zbyt mały agregat reaguje niestabilnie na ładowarkę i obciążenie. UPS online może regulować wyjście, lecz nie naprawia każdego problemu źródła. Test odbywa się przy rzeczywistym obciążeniu.

Ochrona przeciwprzepięciowa w UPS-ie ogranicza część krótkich impulsów. Nie zastępuje wielostopniowego systemu w rozdzielnicy oraz prawidłowego uziemienia. Porty danych mają oddzielne parametry. Przepięcie może wejść przez sieć Ethernet, antenę albo przewód telefoniczny mimo ochrony zasilania.

UPS wytwarza ciepło i wymaga wolnych wlotów. Kurz ogranicza chłodzenie. Wentylator może pracować ciągle w topologii online. Temperatura pomieszczenia wpływa bezpośrednio na baterie. Szafa bez klimatyzacji może przekroczyć warunki mimo poprawnej temperatury na zewnątrz.

Test baterii ocenia spadek napięcia pod kontrolowanym obciążeniem. Nie wykrywa wszystkich uszkodzeń i nie zastępuje okresowej wymiany. Spuchnięta obudowa, wyciek lub nietypowy zapach wymagają odłączenia przez serwis. Akumulatory są przekazywane do recyklingu.

PowerWalker publikuje karty, instrukcje, firmware, oprogramowanie i kalkulator czasu. Pełny numer produktu określa topologię, gniazda, napięcie, moc, baterie i komunikację. Nazwy VFD, VI i VFI opisują klasę pracy, lecz poszczególne serie mają odmienne funkcje i parametry.
