Producent - PAWBOL

PAWBOL jest polskim producentem osprzętu elektrotechnicznego działającym od 1989 roku. Firma z siedzibą w Zatorze wytwarza puszki instalacyjne, rozdzielnice, obudowy, skrzynki, osprzęt siłowy, przedłużacze, elementy oświetleniowe, listwy zaciskowe, rury karbowane, kanały kablowe, dławnice, akcesoria montażowe i elementy instalacji odgromowej. Produkcja obejmuje wyroby z tworzyw i metalu przeznaczone do budownictwa, przemysłu, warsztatów i infrastruktury.

Puszka instalacyjna tworzy miejsce dla połączeń, osprzętu lub zakończenia przewodów. Wersje podtynkowe są osadzane w murze albo płycie, a natynkowe montowane na powierzchni. Średnica, głębokość, liczba wejść i sposób łączenia określają zastosowanie. Puszka do ściany pełnej ma inną geometrię niż model z łapkami przeznaczony do płyty gipsowej.

Puszki hermetyczne chronią połączenia przed pyłem i wodą w zakresie deklarowanego IP. Stopień jest zachowany po użyciu właściwych dławnic, membran i zamknięciu pokrywy. Wycięcie zbyt dużego otworu albo wprowadzenie kilku przewodów przez pojedynczą uszczelkę obniża ochronę. Kondensacja może wystąpić mimo szczelności przy zmianach temperatury.

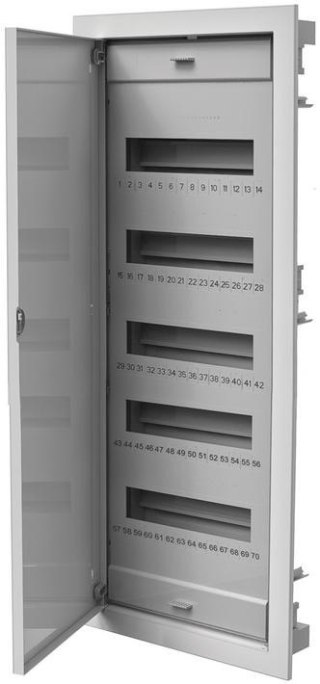

Rozdzielnice niskiego napięcia mieszczą aparaturę modułową, listwy, zaciski i przewody. Liczba modułów określa pojemność szyny DIN, lecz projekt wymaga rezerwy i przestrzeni na prowadzenie przewodów. Obudowa może być podtynkowa, natynkowa, hermetyczna albo przenośna. Materiał, klasa ochronności, IP i odporność mechaniczna są przypisane do konkretnej serii.

PrimeBox oraz inne rodziny rozdzielnic obejmują konstrukcje dla domów, obiektów usługowych i instalacji przemysłowych. Drzwi pełne albo transparentne ułatwiają różny sposób obsługi. Listwy N i PE muszą mieć liczbę zacisków odpowiednią do obwodów. Szyna DIN jest mocowana sztywno, aby aparatura nie przenosiła obciążeń na przewody.

Rozdzielnice siłowe mogą zawierać gniazda CEE, zabezpieczenia, wyłącznik i obudowę. Napięcie, liczba biegunów, prąd 16, 32, 63 A lub inny wariant wynikają z modelu. Gniazdo pięciobiegunowe prowadzi trzy fazy, neutralny i ochronny, natomiast czterobiegunowe nie ma toru neutralnego. Układ musi odpowiadać odbiornikowi.

Wtyczki i gniazda przemysłowe są kodowane mechanicznie i kolorystycznie według napięcia oraz częstotliwości. Położenie styku ochronnego zapobiega połączeniu niezgodnych systemów. Stopień IP dotyczy wtyku prawidłowo połączonego z gniazdem lub zamkniętej pokrywy. Prąd znamionowy wymaga przewodu o odpowiednim przekroju.

Przedłużacze bębnowe i liniowe są wykonywane z przewodów dobranych do obciążenia i środowiska. Zwinięty przewód gorzej odprowadza ciepło, dlatego dopuszczalna moc na bębnie jest mniejsza niż po rozwinięciu. Zabezpieczenie termiczne reaguje na przegrzanie w modelach wyposażonych w taki element. Uszkodzona izolacja lub luźne gniazdo wykluczają dalszą pracę.

Obudowy i skrzynki rozdzielcze PAWBOL służą do zabudowy aparatury, sterowania, automatyki i połączeń. Płyta montażowa przyjmuje urządzenia bez naruszania ściany zewnętrznej. Zamek ogranicza dostęp, a uszczelka chroni wnętrze. Wiercenie otworów i montaż dławików są wykonywane tak, aby zachować konstrukcyjną sztywność.

Obudowy z tworzywa nie korodują i zapewniają izolację elektryczną w zakresie materiału. Metalowe skrzynki lepiej przenoszą obciążenia oraz mogą ekranować zakłócenia, lecz wymagają ochrony antykorozyjnej i połączenia ochronnego. Dobór zależy od temperatury, promieniowania UV, chemii i ryzyka uderzenia.

Rury karbowane prowadzą przewody w ścianach, podłogach, prefabrykatach i przestrzeniach technicznych. Średnica wewnętrzna musi pomieścić przewody z zapasem na przeciąganie. Promień gięcia nie może powodować załamania. Wersje odporne na UV i o podwyższonej wytrzymałości są używane w bardziej wymagających trasach.

Kanały kablowe organizują przewody na powierzchni ściany lub w rozdzielnicy. Pokrywa umożliwia dostęp serwisowy. Wypełnienie jest ograniczane tak, aby przewody nie były ściskane i mogły oddawać ciepło. Przegrody rozdzielają obwody energetyczne od sygnałowych w konfiguracjach przewidzianych przez system.

Dławnica kablowa uszczelnia przejście i przenosi część siły mechanicznej. Rozmiar gwintu oraz zakres średnicy przewodu muszą się zgadzać. Nakrętka kontrująca jest stosowana przy cienkiej ściance. Dławnice z membraną, tworzywa lub metalu mają odmienne parametry temperatury i odporności chemicznej.

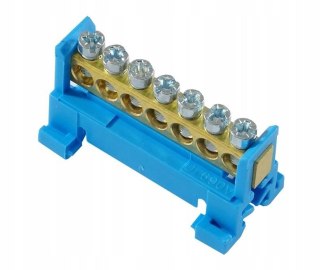

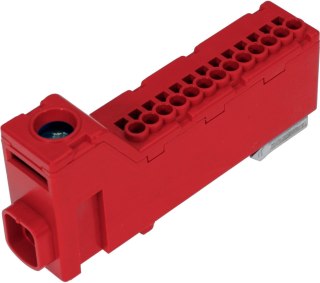

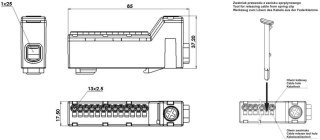

Listwy zaciskowe i bloki rozdzielcze łączą przewody w aparacie albo obudowie. Przekrój, prąd, materiał i sposób mocowania są opisane na karcie. Linka może wymagać tulejki, a przewód aluminiowy zacisku dopuszczającego ten materiał. Wspólny blok rozdziela zasilanie na kilka torów bez przypadkowego łączenia żył.

Szyny i złączki są używane do organizacji przewodów neutralnych, ochronnych oraz fazowych. Połączenie PE musi zachować ciągłość mechaniczną i elektryczną. Listwa N za wyłącznikiem różnicowoprądowym nie jest łączona z inną grupą obwodów. Kolor elementu nie zastępuje oznaczenia oraz dokumentacji.

Osprzęt oświetleniowy obejmuje oprawki, oprawy, uchwyty, rozety, kostki i elementy montażowe. Oprawka E27, E14, GU10 lub inny typ ma określone napięcie, temperaturę oraz materiał. Źródło LED może generować mniej ciepła niż żarówka, lecz jego zasilacz również wymaga wentylacji. W pomieszczeniu wilgotnym stosuje się oprawę o odpowiednim IP.

Gniazda i wyłączniki BETA tworzą serię osprzętu montowanego podtynkowo lub natynkowo w zależności od wykonania. Mechanizm łączy przewody, a ramka oraz klawisz tworzą część widoczną. Głębokość puszki musi pomieścić połączenia bez zgniatania żył. Obciążenie indukcyjne i pojemnościowe może wymagać aparatu o innym parametrze niż proste obciążenie rezystancyjne.

Instalacja odgromowa obejmuje uchwyty, złącza i elementy prowadzenia zwodów oraz przewodów odprowadzających. Połączenia muszą przenosić prąd piorunowy i zachować odporność na korozję. Styk różnych metali może tworzyć korozję galwaniczną. Elementy dachowe są dobierane do pokrycia i stref obciążenia.

Opaski, uchwyty i akcesoria montażowe utrzymują przewody oraz rury. Odstęp mocowania ogranicza zwis i ruch. Opaska zewnętrzna potrzebuje stabilizacji UV. Mocowanie nie może zgniatać izolacji ani przenosić przewodu na ostrej krawędzi.

PAWBOL deklaruje system jakości zgodny z PN-EN ISO 9001:2015 i prowadzi własną produkcję wielu grup wyrobów. Pełny numer katalogowy określa materiał, wymiar, IP, kolor i wyposażenie. Dwa elementy o podobnym wyglądzie mogą mieć inną klasę palności, temperaturę oraz obciążalność. Dokumentacja konkretnego produktu rozstrzyga warunki montażu.
