Producent - SOLARIX

Solarix jest czeskim systemem okablowania strukturalnego rozwijanym przez INTELEK. Marka działa od lat dziewięćdziesiątych i obejmuje komplet pasywnej infrastruktury sieciowej: kable miedziane, keystony, patchpanele, gniazda, patchcordy, kable światłowodowe, pigtaile, adaptery, przełącznice, szafy 19 cali i akcesoria. Producent prowadzi dokumentację, szkolenia, pomiary oraz program gwarancji systemowej.

Okablowanie miedziane Solarix jest oferowane w kategoriach 5e, 6, 6A i wyższych grupach zależnie od produktu. Kategoria określa pasmo i parametry kanału, a nie automatycznie prędkość każdego urządzenia. Cat 5e obsługuje typowe połączenia gigabitowe, a Cat 6A jest projektowana dla 10GBASE‑T do pełnej długości kanału zgodnie ze standardem.

U/UTP oznacza brak ekranu wspólnego oraz indywidualnego, F/UTP folię wokół wszystkich par, a U/FTP osobne folie na parach. S/FTP łączy oplot i ekrany par. Ekranowanie ogranicza zakłócenia tylko przy prawidłowym zakończeniu i połączeniu wyrównawczym. Niepodłączony ekran może zachowywać się jak antena.

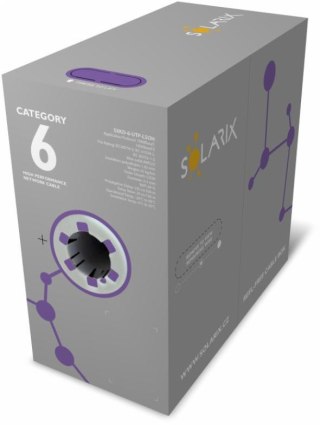

Kable instalacyjne mają żyły jednodrutowe i są przeznaczone do stałej trasy. Patchcord używa linki, dzięki czemu lepiej znosi zginanie. Zacisk RJ45 dla linki i drutu ma inną geometrię. Użycie niezgodnego wtyku może dać chwilowy kontakt bez wymaganej trwałości.

Solarix stosuje przewodniki miedziane w produktach systemowych. Kabel CCA ma większą rezystancję i inne właściwości mechaniczne niż pełna miedź. Ma to szczególne znaczenie dla PoE, gdzie przewody przenoszą moc. Wzrost temperatury zależy od prądu, wiązki i przekroju.

Plaszcz PVC, LSOH albo PE dobiera się do środowiska. LSOH ogranicza emisję halogenów i dymu w badaniu pożarowym. PE jest używane na zewnątrz ze względu na wilgoć i UV, lecz ma inną reakcję na ogień. Kabel zewnętrzny wprowadzony do budynku może wymagać przejścia na odpowiednią klasę.

Klasy CPR B2ca, Cca, Dca, Eca i Fca opisują reakcję kabla na ogień w europejskim systemie. Dodatkowe parametry s, d i a odnoszą się do dymu, płonących kropli i kwasowości. Deklaracja dotyczy konkretnego numeru katalogowego. Kolor powłoki nie określa klasy.

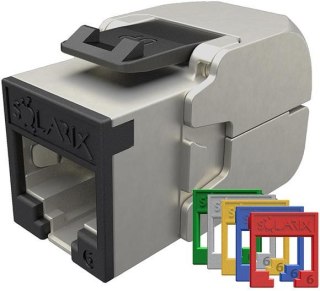

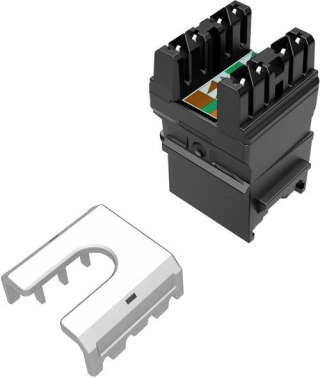

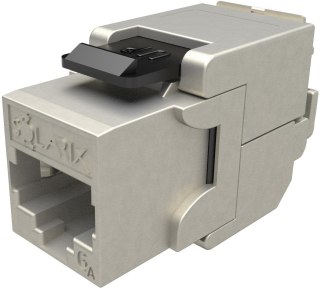

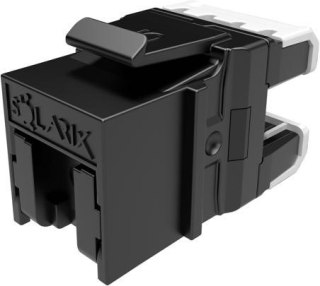

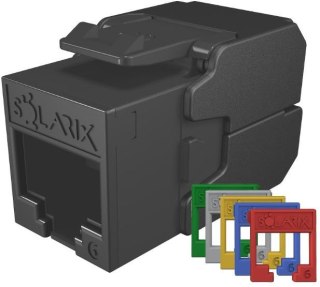

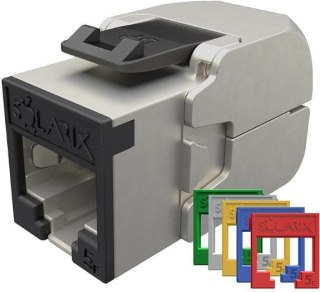

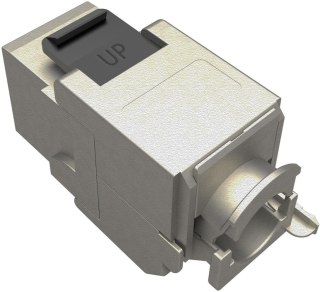

Keystone RJ45 kończy kabel w gnieździe, panelu albo puszce. Modele beznarzędziowe zaciskają żyły przez zamknięcie korpusu, a LSA wymagają narzędzia. Rozplot par jest utrzymany możliwie blisko punktu kontaktu. Zbyt długi odcinek prosty pogarsza przesłuch.

Schemat T568A lub T568B określa kolejność par. Oba mogą działać, gdy są zastosowane konsekwentnie na obu końcach. Nieprawidłowe połączenie par rozdzielonych daje poprawną ciągłość pinów, ale słabą transmisję. Prosty tester może nie wykryć wszystkich problemów NEXT.

Patchpanele organizują zakończenia w szafie. Wersje ekranowane wymagają połączenia z uziemieniem szafy zgodnie z projektem. Panel modularny pozwala instalować oddzielne keystony. Gęstość 24, 48 lub więcej portów wpływa na miejsce i promień przewodów.

Gniazda naścienne, podtynkowe i podłogowe wykorzystują moduły zgodne z ich formatem. Klapka chroni port przed kurzem. Minimalny promień kabla jest zachowany za gniazdem. Zbyt płytka puszka wymusza ostre zgięcie i może zmienić parametry.

Patchcordy są testowane jako gotowe produkty. Długość przewodów roboczych jest częścią kanału 100 m, typowo z odcinkiem stałym do 90 m. Duża liczba długich patchcordów zmniejsza dopuszczalny odcinek poziomy ze względu na większe tłumienie linki.

PoE 802.3af, at i bt przekazuje energię po parach Ethernet. Nagrzewanie rośnie przy dużej liczbie kabli w wiązce. Kategoria, przekrój, temperatura i rodzaj instalacji wpływają na dopuszczalne obciążenie. Złącze o słabym kontakcie może się przegrzewać lokalnie.

Kable zewnętrzne Solarix występują z powłoką PE, wypełnieniem żelowym albo konstrukcją odporną na warunki. Żel ogranicza migrację wody. Produkt układany w ziemi może wymagać rury lub wariantu do bezpośredniego zakopania. Odporność UV nie oznacza odporności na uszkodzenie mechaniczne.

Światłowody obejmują kable jednomodowe i wielomodowe, patchcordy, pigtaile oraz osprzęt. OS2 jest używane na długich trasach i w sieciach operatorskich, a OM3/OM4 w centrach danych oraz budynkach. Dobór zależy od długości fali, transceivera i prędkości.

Złącza LC i SC występują z polerowaniem UPC lub APC. APC ma kątowe czoło i zwykle zielony kolor, UPC proste i niebieskie oznaczenie. Połączenie APC z UPC powoduje wysoką stratę i ryzyko uszkodzenia. Adapter nie zmienia geometrii polerowania.

Przełącznice i kasety chronią spawy oraz organizują zapas. Promień gięcia włókna jest zachowany na prowadnicach. Pigtail jest spawany z kablem, a jego złącze trafia do adaptera. Osłona termokurczliwa wzmacnia miejsce spawu mechanicznie.

Szafy 19 cali Solarix występują jako wiszące i stojące. Wysokość U, głębokość, nośność i wentylacja określają zastosowanie. Szafa telekomunikacyjna może być zbyt płytka dla serwera. Patchpanele są montowane z organizerami, aby przewody nie obciążały portów.

System nośny obejmuje półki, listwy PDU, wentylatory, cokoły i akcesoria. Ciężkie UPS-y są umieszczane nisko. Wentylator wymusza przepływ, ale zasysa kurz. Szafa metalowa wymaga połączenia ochronnego i spójnego uziemienia ekranowanych elementów.

Certyfikacja kanału jest wykonywana miernikiem klasy odpowiedniej do kategorii. Pomiar obejmuje insertion loss, NEXT, return loss i pozostałe parametry. Wiremap potwierdza tylko podstawowe połączenia. Adaptery testowe oraz konfiguracja Permanent Link lub Channel muszą odpowiadać instalacji.

Solarix prowadzi program gwarancji standardowej i systemowej dla instalacji wykonanych zgodnie z warunkami. Rejestracja może wymagać raportów, listy produktów i uprawnionego instalatora. Gwarancja nie kompensuje błędnego prowadzenia, nadmiernego naciągu i niezgodnych komponentów.

Pełny kod Solarix określa kategorię, ekran, płaszcz, CPR, długość i konstrukcję. Marka jest systemem INTELEK, a nie niezależnym producentem aktywnych switchy. Projekt pasywnej sieci obejmuje normy, trasy, promienie, separację od zasilania, PoE, uziemienie i dokumentację pomiarową.
