NOARK Electric jest producentem aparatury elektrycznej dla instalacji niskiego, średniego i wysokiego napięcia oraz częścią grupy CHINT. Polski katalog koncentruje się na aparaturze modułowej, zabezpieczeniach obwodów, sterowaniu silnikami, rozdziale energii, aparaturze przemysłowej i elementach przeznaczonych do budowy rozdzielnic. Produkty są stosowane w budynkach mieszkalnych, obiektach komercyjnych, przemyśle, centrach danych, infrastrukturze i urządzeniach OEM.

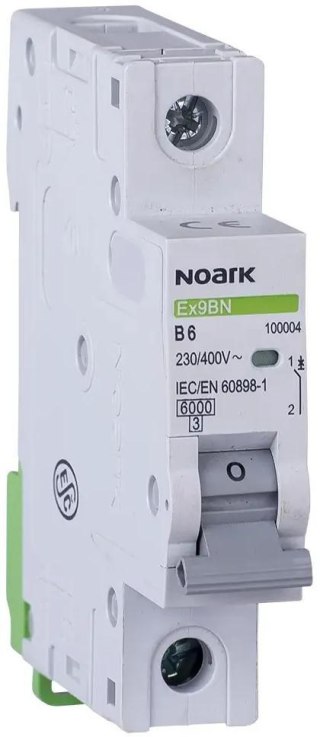

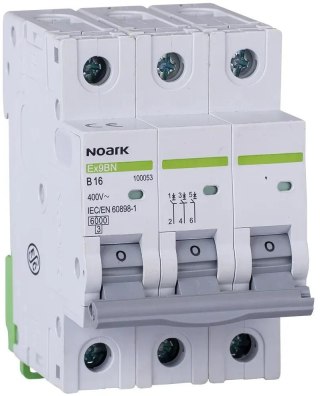

Aparat nadprądowy odłącza obwód, gdy prąd przekracza warunki bezpieczne dla przewodu wskutek przeciążenia albo zwarcia. Człon termiczny reaguje na długotrwałe przekroczenie prądu, a elektromagnetyczny na gwałtowny wzrost zwarciowy. Charakterystyki B, C i D różnią się zakresem zadziałania członu elektromagnetycznego. Dobór zależy od przekroju przewodu, impedancji pętli, spodziewanego prądu zwarcia i prądów rozruchowych odbiorników.

Zdolność zwarciowa określa prąd, który aparat może bezpiecznie wyłączyć w warunkach normy. Wartość 6 kA, 10 kA albo wyższa nie jest parametrem obciążenia ciągłego. Prąd znamionowy dotyczy normalnej pracy, natomiast zdolność zwarciowa krótkiego zdarzenia. Projekt rozdzielnicy porównuje aparat z obliczonym prądem w miejscu instalacji.

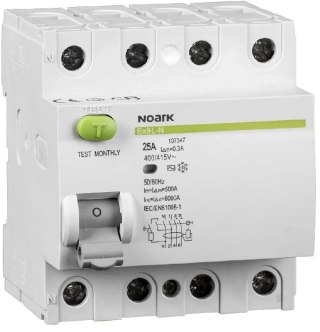

Wyłączniki różnicowoprądowe porównują prądy w przewodach czynnych. Różnica wskazuje odpływ poza normalny tor i prowadzi do wyłączenia. Typ AC reaguje na sinusoidalny prąd przemienny, typ A także na pulsujący prąd stały, a typ B obejmuje dodatkowe składowe wymagane w określonych układach energoelektronicznych. Aparat RCCB nie chroni samodzielnie przed przeciążeniem.

Wyłącznik RCBO łączy ochronę nadprądową i różnicowoprądową w jednym module. Ułatwia rozdzielenie obwodów i ogranicza wyłączenie innych linii po uszkodzeniu jednego odbiornika. Prąd znamionowy, charakterystyka, czułość różnicowa, liczba biegunów i typ detekcji muszą odpowiadać instalacji. Przycisk testowy sprawdza mechanizm aparatu, a nie stan uziemienia całego obiektu.

Ograniczniki przepięć odprowadzają prąd udarowy do układu ochronnego. Ogranicznik klasy typu 1 przyjmuje część prądu piorunowego, typu 2 redukuje udary indukowane i łączeniowe, a typu 3 tworzy końcowy stopień przy chronionej aparaturze. Napięcie trwałej pracy, poziom ochrony, prąd udarowy i sposób dobezpieczenia określają współpracę z siecią. Krótkie przewody przyłączeniowe ograniczają dodatkowy spadek indukcyjny.

Rozłączniki izolacyjne i przełączniki zapewniają ręczne odłączenie oraz zmianę toru w granicach konstrukcji. Nie każdy rozłącznik jest przeznaczony do wyłączania prądu zwarciowego. Kategoria użytkowania określa rodzaj obciążenia. Aparat montowany przed rozdzielnicą musi mieć liczbę biegunów oraz prąd odpowiedni dla całego zasilania.

Wyłączniki kompaktowe MCCB zabezpieczają obwody o większych prądach niż typowa aparatura modułowa. Wyzwalacz termomagnetyczny albo elektroniczny umożliwia ustawienie części parametrów. Akcesoria obejmują styki pomocnicze, wyzwalacze, napędy i blokady. Selektywność z aparatem niższego poziomu jest sprawdzana na podstawie charakterystyk czasowo-prądowych.

Wyłączniki powietrzne ACB są używane w głównych rozdzielnicach niskiego napięcia. Mogą mieć wysuwne wykonanie, zaawansowany wyzwalacz, pomiar i komunikację. Chronią szyny oraz duże odbiory i współpracują z automatyką zasilania. Nastawy zwarciowe, ziemnozwarciowe i czasowe są wyznaczane z obliczeń sieci.

Stycznik jest aparatem elektromagnetycznym do częstego łączenia obciążeń. Cewka przyciąga zworę i zmienia stan styków głównych oraz pomocniczych. Prąd AC-3 dla silnika różni się od prądu AC-1 dla obciążenia rezystancyjnego. Dobór według samej mocy bez sprawdzenia napięcia i kategorii może prowadzić do nadmiernego zużycia.

Serie Ex9C i Ex9CD obejmują styczniki dla sterowania AC lub DC zależnie od wariantu. Napięcie cewki musi odpowiadać obwodowi sterowania. Styki pomocnicze realizują podtrzymanie, sygnalizację i blokadę. Częstotliwość łączeń oraz temperatura wpływają na obciążalność i trwałość mechaniczną.

Przekaźnik przeciążeniowy chroni silnik przed długotrwałym nadmiernym prądem i zanikiem fazy w zakresie funkcji. Współpracuje ze stycznikiem i jest ustawiany według prądu znamionowego silnika. Nie zastępuje zabezpieczenia zwarciowego. Klasa wyzwalania jest dobierana do czasu rozruchu maszyny.

Wyłącznik silnikowy łączy funkcję ręcznego łączenia, przeciążenia i zwarcia dla silnika. Zakres nastawy obejmuje określony prąd. Aparat może współpracować ze stycznikiem w rozruszniku. Zdolność zwarciowa kompletnego zestawu zależy od wskazanej koordynacji producenta.

Przekaźniki, automaty schodowe, zegary i aparatura sterownicza wykonują funkcje logiczne w rozdzielnicy. Napięcie zasilania, liczba styków, obciążalność i sposób montażu są przypisane do modelu. Styk przekaźnika steruje cewką, lampą albo innym obciążeniem w granicach kategorii. Duży odbiornik jest przełączany przez stycznik.

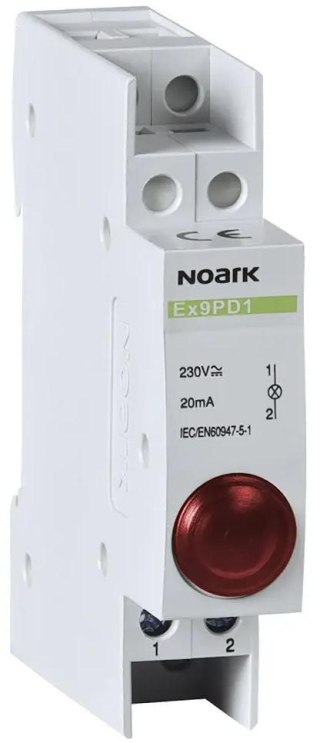

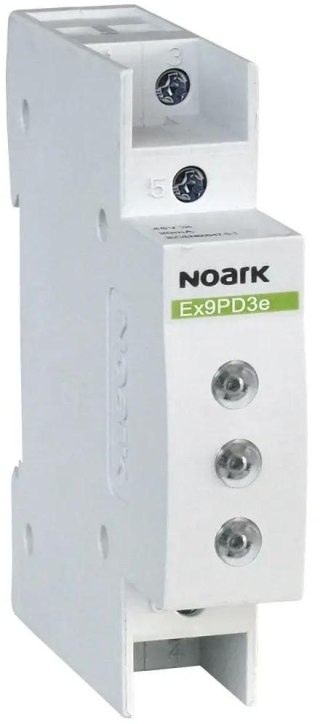

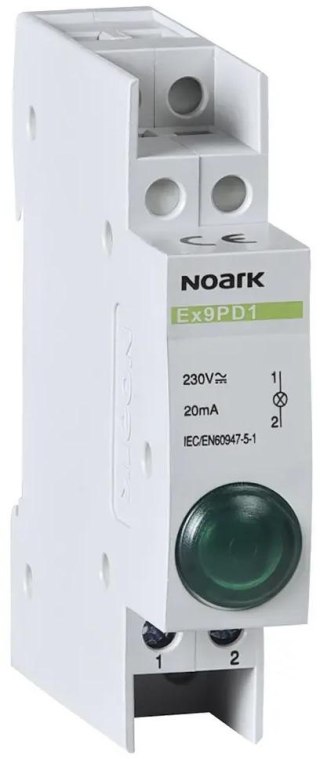

Aparatura pomiarowa obejmuje liczniki, analizatory, przekładniki i elementy sygnalizacyjne zależnie od bieżącej oferty. Pomiar prądu przez przekładnik wymaga właściwej przekładni oraz zamknięcia obwodu wtórnego podczas pracy. Wynik rozliczeniowy wymaga urządzenia z odpowiednim zatwierdzeniem metrologicznym.

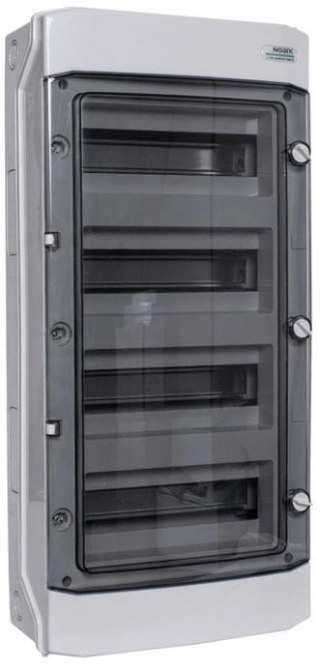

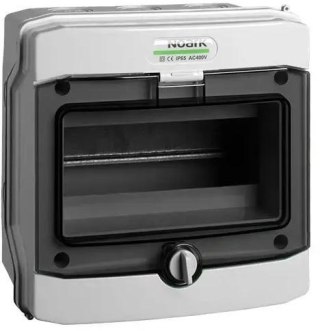

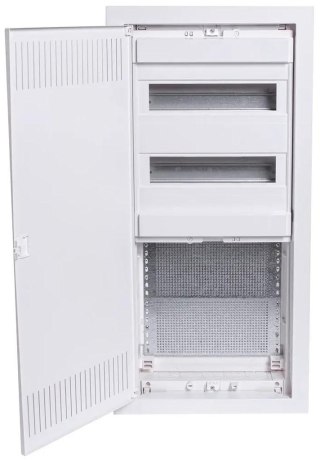

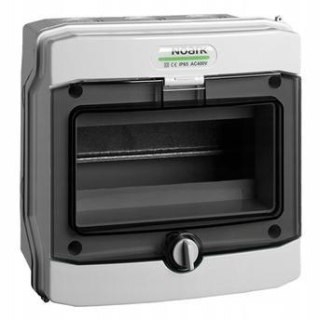

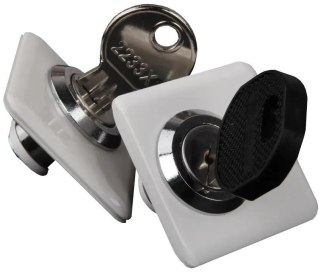

Elementy do rozdzielnic obejmują bloki rozdzielcze, szyny grzebieniowe, zaciski, obudowy, wskaźniki i akcesoria. Szyna grzebieniowa musi odpowiadać liczbie biegunów oraz rozmieszczeniu zacisków. Odcięcie fragmentu wymaga osłony końca. Prąd całego toru nie może przekraczać parametrów szyny i aparatu zasilającego.

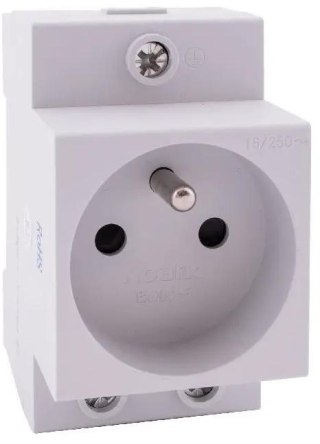

Aparaty modułowe są montowane na szynie DIN 35 mm. Zacisk przewodu wymaga właściwego przekroju, końcówki i momentu dokręcenia. Zbyt mały moment zwiększa rezystancję, a zbyt duży może uszkodzić zacisk. Połączenia dużego prądu są kontrolowane termicznie podczas odbioru i eksploatacji.

Koordynacja zabezpieczeń obejmuje selektywność i back-up. Selektywność powoduje wyłączenie aparatu najbliższego uszkodzeniu, natomiast back-up wykorzystuje współpracę aparatów do zwiększenia zdolności w zestawie. Parametry są potwierdzane tabelami producenta. Samo stopniowanie prądów znamionowych nie gwarantuje właściwego działania.

Aparatura NOARK występuje w wykonaniach zgodnych z normami IEC/EN oraz w oddzielnych liniach UL dla rynku północnoamerykańskiego. Produkty podobne wizualnie mogą mieć inne napięcia, certyfikaty i układ zacisków. Numer referencyjny oraz rynek docelowy rozstrzygają dopuszczenie.

NOARK publikuje katalogi, karty techniczne, deklaracje, charakterystyki i instrukcje. Pełny symbol serii Ex9 określa funkcję, liczbę biegunów, prąd, zdolność zwarciową, napięcie i akcesoria. Projektant opiera dobór na obliczeniach obwodu oraz dokumentacji dokładnego wariantu.
