Producent - GACIA

Gacia Electrical Appliance jest chińskim producentem aparatury niskonapięciowej. Firma została założona w 2002 roku i specjalizuje się w projektowaniu oraz produkcji urządzeń zabezpieczających, łączeniowych i sterujących. Portfolio obejmuje wyłączniki nadprądowe MCB, różnicowoprądowe RCCB, aparaty RCBO, rozłączniki, uchwyty bezpiecznikowe, ograniczniki przepięć, liczniki energii, styczniki, przekaźniki, wyłączniki kompaktowe MCCB, inteligentne aparaty, urządzenia DC i rozwiązania dla ładowania pojazdów elektrycznych.

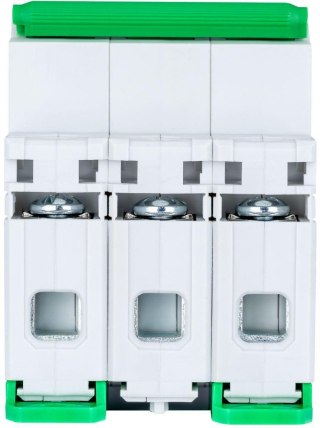

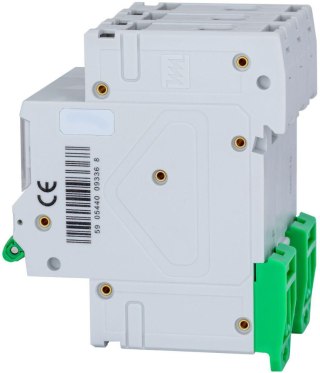

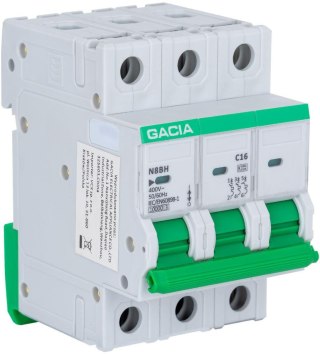

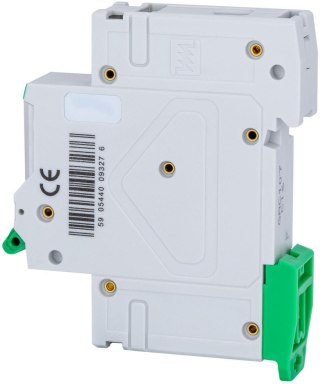

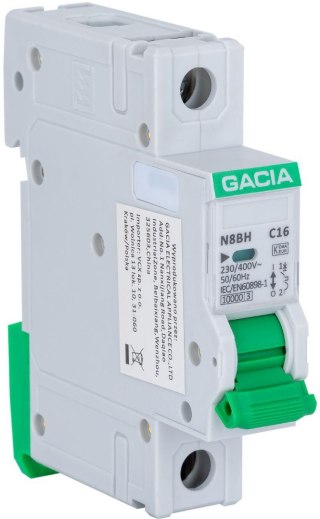

Wyłącznik nadprądowy MCB chroni przewód przed przeciążeniem i zwarciem. Człon termiczny reaguje z opóźnieniem na długotrwały nadmierny prąd, a elektromagnetyczny szybko otwiera styki przy zwarciu. Charakterystyka B, C lub D określa zakres zadziałania członu natychmiastowego. Prąd znamionowy jest dobierany do obciążalności przewodu, nie tylko do mocy odbiornika.

Zdolność zwarciowa określa maksymalny prąd, który aparat może bezpiecznie przerwać w warunkach badania. Wartość musi być równa lub wyższa od spodziewanego prądu w miejscu instalacji. Wyłącznik o niewystarczającej zdolności może zostać uszkodzony podczas zwarcia. Selektywność z aparatem nadrzędnym wymaga analizy charakterystyk oraz energii przepuszczonej.

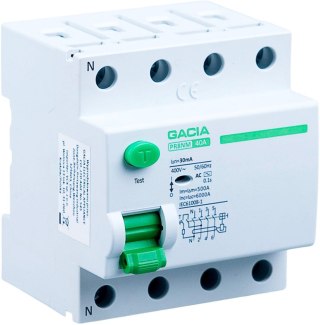

RCCB mierzy sumę prądów płynących przez przewody czynne. W prawidłowym obwodzie suma jest bliska zeru, a upływ do ziemi powoduje różnicę i zadziałanie. Aparat nie posiada ochrony nadprądowej, dlatego współpracuje z bezpiecznikiem lub MCB. Typ AC, A, F lub B rozróżnia kształty prądów różnicowych, które urządzenie może wykryć.

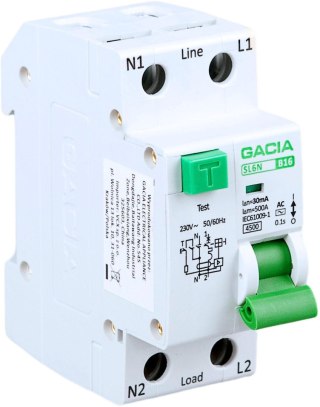

RCBO łączy funkcję różnicowoprądową i nadprądową w jednym module. Chroni jeden obwód i pozwala ograniczyć zakres wyłączenia przy uszkodzeniu. Parametry obejmują prąd znamionowy, czułość różnicową, charakterystykę, liczbę biegunów, zdolność zwarciową i typ detekcji. Nie każdy aparat mieści się w jednej szerokości modułowej.

Aparaty serii S, P, H, N8, AT6, D, V i G różnią się konstrukcją, prądami, parametrami zwarciowymi i akcesoriami. Pełny symbol określa liczbę biegunów, charakterystykę i wariant. Elementy pomocnicze obejmują styki sygnalizacyjne, wyzwalacze wzrostowe, podnapięciowe i napędy. Akcesorium musi należeć do zgodnej rodziny mechanicznej.

Rozłącznik izolacyjny tworzy widoczne lub gwarantowane odseparowanie obwodu w zakresie normy. Jest przeznaczony do łączenia prądu roboczego, ale nie posiada charakterystyki ochrony zwarciowej takiej jak wyłącznik. Służy jako główny aparat, odłącznik sekcji albo element obsługi serwisowej. Kategoria użytkowania określa dopuszczalne obciążenia.

Uchwyt bezpiecznikowy współpracuje z wkładką topikową. Element topi się po przekroczeniu energii i przerywa obwód. Wymiana wymaga zastosowania identycznego typu oraz parametrów. Bezpieczniki są stosowane w obwodach AC i DC, fotowoltaice, sterowaniu oraz jako zabezpieczenie rezerwowe dla urządzeń półprzewodnikowych.

Ogranicznik przepięć SPD odprowadza prąd udarowy i ogranicza napięcie docierające do instalacji. Typ 1 jest przeznaczony do części prądu piorunowego, typ 2 do przepięć indukowanych oraz łączeniowych, a typ 3 do ochrony blisko odbiornika. Koordynacja i długość przewodów wpływają na poziom ochrony. Moduł wymienny posiada wskaźnik stanu w wybranych seriach.

Liczniki energii mierzą prąd, napięcie, moc i energię. Wersje jednofazowe oraz trójfazowe są montowane na szynie DIN. Wyjście impulsowe przekazuje liczbę impulsów proporcjonalną do energii, a komunikacja pozwala odczytywać rejestry. Zastosowanie rozliczeniowe wymaga odpowiedniej certyfikacji oraz zasad prawnych dla rynku.

Styczniki instalacyjne HC przełączają obwody oświetlenia, ogrzewania, silników i innych odbiorników. Cewka sterująca wytwarza pole przesuwające styki. Kategoria AC-1, AC-7a lub AC-7b określa typ obciążenia oraz warunki. Prąd dla grzałki nie jest automatycznie dopuszczalny dla silnika o tej samej wartości znamionowej.

Przekaźniki czasowe wykonują opóźnione, impulsowe i cykliczne funkcje. Lampki sygnalizacyjne i przyciski są montowane na panelach oraz szynie. Dzwonki modułowe sygnalizują akustycznie podanie napięcia. Urządzenia sterujące nie zastępują stycznika, jeżeli ich wyjście nie ma wymaganej obciążalności.

Wyłączniki kompaktowe MCCB obsługują większe prądy i zdolności zwarciowe niż typowa aparatura modułowa. Serie EM, PN, SML i HM obejmują ramy o różnych prądach. Aparat może posiadać regulowany człon termiczny i magnetyczny, wyzwalacz elektroniczny, styki pomocnicze oraz napęd. Jest stosowany w rozdzielnicach głównych, przemysłowych i zasilaniu maszyn.

Wyzwalacz podnapięciowy otwiera aparat po spadku napięcia cewki, a wzrostowy po podaniu impulsu. Styk pomocniczy sygnalizuje położenie mechanizmu, natomiast alarmowy informuje o zadziałaniu zabezpieczenia. Napęd silnikowy umożliwia zdalne zamknięcie i otwarcie. Logika musi zapobiegać automatycznemu ponownemu załączeniu na uszkodzony obwód.

Inteligentny wyłącznik łączy aparat łączeniowy z pomiarem, komunikacją i sterowaniem. Może raportować energię, napięcie, prąd, temperaturę i alarmy. Zdalne polecenie przełącza styki przez napęd. Funkcje sieciowe nie zastępują właściwego doboru zabezpieczenia ani lokalnego odłączenia podczas prac.

Aparaty DC są przeznaczone do obwodów fotowoltaicznych, magazynów i pozostałych instalacji prądu stałego. Łuk DC nie przechodzi naturalnie przez zero tak jak w AC, dlatego komora gaszeniowa i biegunowość mają odmienną konstrukcję. Maksymalne napięcie jest związane z liczbą biegunów oraz sposobem połączenia określonym przez producenta.

Wyłączniki różnicowoprądowe typu B są stosowane przy urządzeniach mogących generować gładki prąd stały, między innymi wybranych falownikach i ładowarkach EV. Dobór zależy od konstrukcji urządzenia końcowego oraz wbudowanego monitorowania. Ładowarki pojazdów obejmują układ komunikacji z samochodem, stycznik, zabezpieczenia i pomiar w zakresie modelu.

Gacia produkuje aparaturę do rozdzielnic mieszkaniowych, komercyjnych, przemysłowych i systemów nowej energii. Dobór wymaga obliczenia prądów, zwarć, selektywności, typu sieci, temperatury i norm krajowych. Pełny symbol oraz certyfikat dla konkretnego rynku określają dopuszczalne zastosowanie; podobna obudowa nie potwierdza identycznych parametrów.
