Producent - MANTAR

MANTAR jest polskim, rodzinnym producentem szaf metalowych i teleinformatycznych działającym od 1993 roku. Firma projektuje obudowy do sieci internetowych, telekomunikacyjnych, telewizji kablowej, FTTH, monitoringu, automatyki, systemów parkingowych oraz sterowania. Katalog obejmuje szafki wewnętrzne i zewnętrzne, modele masztowe, wolnostojące, wzmocnione i pancerne, rozdzielnice światłowodowe, przełącznice, puszki oraz akcesoria RACK.

Szafa teleinformatyczna chroni urządzenia aktywne i pasywne przed uszkodzeniem, zabrudzeniem oraz dostępem osób nieuprawnionych. Korpus przenosi masę sprzętu, przewodów, półek i zasilania. Drzwi zapewniają dostęp serwisowy, a zamki ograniczają otwarcie. Wymiar zewnętrzny nie jest równy przestrzeni użytkowej wewnątrz.

Modele wewnętrzne TPR są przeznaczone do montażu naściennego lub podtynkowego. Mogą zawierać perforowaną płytę, uchwyty 10 lub 19 cali, miejsca na keystony, adaptery światłowodowe i przewody. Wariant mieszkaniowy porządkuje zakończenie sieci, RTV i światłowodu. Dostępna głębokość musi pomieścić promień kabli oraz zasilacze.

Standard RACK 19 cali określa szerokość mocowania sprzętu, a U wysokość. Szafa 5U albo 9U nie gwarantuje dowolnej głębokości. Urządzenie montowane na czterech szynach wymaga dopasowania rozstawu. Półka jest używana dla sprzętu bez własnych uchwytów.

Szafy zewnętrzne serii SM są projektowane do mocowania na maszcie, słupie lub ścianie. Wersje IP65 posiadają uszczelnione drzwi, dławiki i konstrukcję ograniczającą wnikanie pyłu oraz wody. Modele mogą być wykonane z blachy z powłoką Magnelis. Pełny stopień dotyczy zamkniętej obudowy i prawidłowo wykonanych przepustów.

Magnelis jest powłoką cynkowo‑aluminiowo‑magnezową zwiększającą odporność stali na korozję w określonych środowiskach. Cięcie, wiercenie i uszkodzenie powierzchni wpływają na ochronę. Dobór do strefy nadmorskiej, przemysłowej albo chemicznej wymaga oceny kategorii korozyjnej. Stal nierdzewna lub aluminium mogą być stosowane w projektach specjalnych.

IK10 opisuje odporność mechaniczną na energię uderzenia w warunkach testu. Nie oznacza pełnej odporności na włamanie. Szafy wzmocnione MZ, pancerne SP oraz serie z zamkiem sejfowym mają dodatkowe cechy mechaniczne. Poziom ochrony zależy również od kotwienia, zawiasów, zamka i otoczenia.

Szafa masztowa przenosi obciążenie na cybanty lub uchwyty. Masa urządzeń, powierzchnia narażona na wiatr i położenie środka ciężkości wpływają na konstrukcję masztu. Długi wysięg zwiększa moment. Przewody są prowadzone pętlą kroplową, aby woda nie wpływała przez przepust.

Dławik kablowy uszczelnia przewód i zapewnia odciążenie w zakresie rozmiaru. Średnica kabla musi mieścić się w uszczelce. Kilku przewodów nie wprowadza się przez pojedynczy okrągły dławik bez elementu wielootworowego. Nieużywane otwory pozostają zamknięte.

Woda może powstawać wewnątrz także przez kondensację. Zmiany temperatury powodują wykraplanie wilgoci na chłodnych ściankach. Zestaw grzejny, wentylacja, wymiennik albo membrana są dobierane do mocy sprzętu i warunków. Otwory wentylacyjne zmieniają stopień szczelności kompletnego zestawu.

Termostat steruje grzałką lub wentylatorem. Grzejnik ogranicza zejście poniżej temperatury rosy i zapewnia warunki dla elektroniki. Wentylator usuwa ciepło, lecz zasysa powietrze przez filtry. Filtr ulega zabrudzeniu i jest elementem serwisowym.

Szafy wolnostojące SZK są przeznaczone do większych instalacji zasilania, telekomunikacji i automatyki. Fundament albo cokół ustala wysokość oraz wprowadzenie kabli. Drzwi, panele i dach są konfigurowane do potrzeb. Stabilność wymaga kotwienia oraz rozkładu ciężkich elementów w dolnej części.

Szafy wzmocnione i pancerne są używane w miejscach narażonych na wandalizm albo nieautoryzowany dostęp. Grubsza blacha, osłonięte zawiasy, ryglowanie i zamki zwiększają czas potrzebny do sforsowania. Klasa jest potwierdzana tylko wtedy, gdy produkt ma odpowiednie badanie. Nazwa handlowa nie zastępuje certyfikatu.

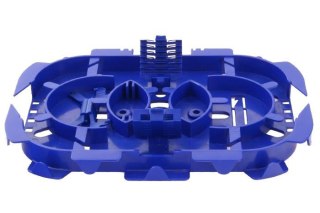

Przełącznice światłowodowe PS i PSN organizują adaptery, spawy, pigtaile oraz zapas włókna. Pigtail jest spawany z kablem i kończy się złączem w adapterze. Kaseta chroni spawy, a prowadnice zachowują promień gięcia. Zabrudzenie czoła złącza zwiększa tłumienie.

Szafki agregacyjne dla FTTH łączą kable magistralne, pionowe i abonenckie. Splittery optyczne dzielą moc na wiele torów. Budżet optyczny uwzględnia podziały, spawy, złącza i włókno. Oznaczenia portów są trwałe, aby serwis nie rozłączył niewłaściwego abonenta.

Rozdzielnice zewnętrzne RSZ oraz szafki SRS/SPRS są przeznaczone do organizacji kabli i elementów pasywnych w środowisku zewnętrznym. Stopień IP, materiał, zamknięcie i sposób montażu są ustalane dla modelu. Zapas kabla nie może być zagięty poniżej dopuszczalnego promienia.

Szafki zapasu ZK przechowują nadmiar kabla światłowodowego lub telekomunikacyjnego. Chronią pętlę przed przypadkowym uszkodzeniem. Średnica prowadzenia odpowiada minimalnemu promieniowi kabla. Długość rezerwy jest dokumentowana i umożliwia ponowne wykonanie spawu.

Akcesoria RACK obejmują półki, uchwyty, organizery, listwy, mocowania i elementy zamykania. Nośność półki zależy od głębokości, materiału i liczby punktów mocowania. Sprzęt generujący ciepło potrzebuje przestrzeni wentylacyjnej. Przewody są podparte, aby nie obciążać portów.

MANTAR wykonuje obudowy indywidualne dla automatyki parkingowej, alarmów, sterowania oświetleniem i urządzeń innych branż. Biuro projektowe dostosowuje wymiary, otwory, płytę montażową, wentylację, zamki i powłokę. Krótkie serie oraz pojedyncze sztuki są możliwe dzięki własnemu zakładowi.

Obróbka blachy obejmuje cięcie, gięcie, wykrawanie, klinczing, spawanie i nakładanie powłok zależnie od konstrukcji. Klinczing łączy arkusze przez miejscowe odkształcenie bez dodatkowego nitu. Metoda ogranicza wpływ ciepła i może być stosowana przy materiałach z powłoką. Połączenie ma parametry wynikające z grubości oraz narzędzia.

Montaż szafy obejmuje ocenę nośności podłoża, właściwe kotwy, poziomowanie i połączenie ochronne. Elementy metalowe z aparaturą elektryczną mogą wymagać uziemienia zgodnie z projektem. Otwory wykonane na budowie są zabezpieczane przed korozją i uszczelniane.

Pełny symbol MANTAR zawiera rodzinę oraz wymiary. Dodatkowe oznaczenie określa RACK, stopień ochrony, wentylację i wyposażenie. Dwie szafy o podobnej wysokości mogą mieć inny materiał, głębokość i system zamykania. Dokumentacja techniczna rozstrzyga dopuszczalny montaż oraz akcesoria.
