Producent - YINGJIAO

Yingjiao Electrical Co., Ltd. jest chińskim producentem zasilaczy niskonapięciowych założonym w 1995 roku. Firma projektuje i wytwarza zasilacze impulsowe, adaptery ścienne i biurkowe, urządzenia medyczne, ładowarki baterii, zasilacze na szynę DIN, moduły AC/DC i DC/DC, sterowniki LED, zasilanie CCTV i CATV, konstrukcje zamknięte, transformatory oraz rozwiązania OEM. Oficjalne materiały wskazują własne zakłady, laboratoria i szeroki katalog konfiguracji.

Zasilacz impulsowy prostuje napięcie sieciowe, przełącza energię z wysoką częstotliwością przez transformator lub dławik i stabilizuje wyjście pętlą sprzężenia zwrotnego. Wysoka częstotliwość zmniejsza wymiary elementów magnetycznych. Układ musi ograniczać zakłócenia przewodzone oraz promieniowane.

Topologia flyback jest popularna w małych adapterach, ponieważ wykorzystuje niewiele elementów i zapewnia izolację. Energia jest magazynowana w rdzeniu, a następnie przekazywana do wyjścia. Przy większej mocy rosną straty i wymagania transformatora. Forward, LLC i inne topologie są stosowane w odmiennych zakresach.

Izolacja galwaniczna oddziela stronę pierwotną od wtórnej. Odstępy creepage oraz clearance zależą od napięcia, zanieczyszczenia i normy. Transformator, optoizolator oraz kondensator Y muszą spełniać wymagania. Przypadkowa wymiana elementu może naruszyć bezpieczeństwo.

Napięcie znamionowe wyjścia jest utrzymywane w określonym zakresie obciążenia. Tolerancja, ripple i odpowiedź dynamiczna opisują jakość regulacji. Odbiornik cyfrowy może resetować się przy krótkim spadku, mimo że średnie napięcie wygląda prawidłowo na prostym mierniku.

Prąd znamionowy jest maksymalną wartością przy warunkach chłodzenia podanych w karcie. Odbiornik pobiera tyle, ile potrzebuje, o ile napięcie jest zgodne. Zasilacz 12 V 5 A może zasilać urządzenie 12 V 1 A, lecz odwrotna kombinacja przeciąży źródło.

Moc wyjściowa jest iloczynem napięcia i prądu dla pojedynczego toru. Zasilacz wielowyjściowy ma dodatkowe limity łączne. Wersja 24 V 5 A nie jest zamiennikiem 12 V 10 A, mimo tej samej liczby watów. Odbiornik może ulec uszkodzeniu od nadmiernego napięcia.

Adapter ścienny ma wtyk sieciowy zintegrowany z obudową, a biurkowy korzysta z przewodu AC. Wymienne końcówki umożliwiają kilka regionów, ale muszą blokować się mechanicznie. Zakres 100–240 V oznacza pracę na różnych sieciach bez transformatora zewnętrznego.

Wtyk DC określa średnicę, długość i polaryzację. Pasujący mechanicznie konektor nie gwarantuje zgodności elektrycznej. Część urządzeń ma plus w środku, inne minus. USB‑C negocjuje napięcie cyfrowo, natomiast klasyczny barrel jack podaje ustaloną wartość natychmiast.

Zasilacze USB i ładowarki samochodowe mogą obsługiwać Power Delivery, Quick Charge lub inne protokoły zależnie od serii. Urządzenie bez negocjacji otrzymuje podstawowe 5 V. Najwyższa moc wymaga zgodnego przewodu. Kilka portów może dzielić wspólny budżet.

Zasilacze medyczne muszą spełniać wymagania IEC 60601-1 i odpowiednich norm EMC dla konkretnego zastosowania. Ograniczony prąd upływu jest szczególnie istotny przy urządzeniach mających kontakt z pacjentem. Klasa izolacji MOOP lub MOPP zależy od architektury końcowego systemu.

Certyfikat komponentu nie zwalnia producenta urządzenia medycznego z badania całości. Obudowa, przewody, uziemienie i zastosowana część aplikacyjna wpływają na wynik. Zasilacz użyty poza zakresem temperatury lub wentylacji może nie utrzymać deklarowanych parametrów.

Ładowarka baterii różni się od prostego zasilacza kontrolą profilu. Ołów, Li-ion, LiFePO4 i NiMH wymagają innych napięć oraz etapów. Ładowarka Yingjiao jest projektowana dla wskazanego pakietu. Napięcie o tej samej wartości nominalnej nie potwierdza zgodności chemii.

Ładowanie akumulatora ołowiowego może obejmować fazę prądową, absorpcję i podtrzymanie. Kompensacja temperatury zmienia napięcie. Li-ion wymaga dokładnego CC/CV oraz BMS w pakiecie. Przeładowanie stanowi zagrożenie termiczne.

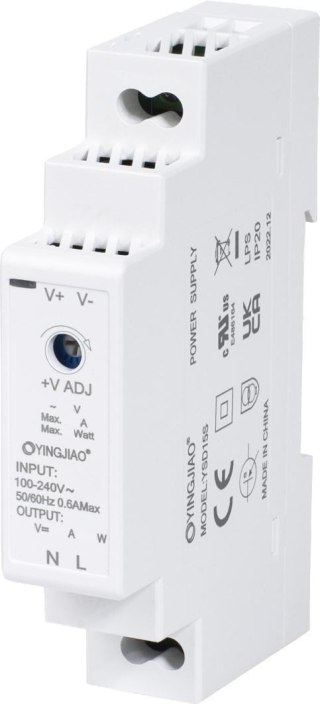

Zasilacze na szynę DIN są montowane w rozdzielnicach i automatyce. Serie o różnej szerokości, mocy i liczbie faz obsługują zakres od małych sterowników po urządzenia kilkusetwatowe. Montaż musi zachować odstępy dla konwekcji. Temperatura w zamkniętej szafie może wymagać deratingu.

Derating obniża dostępną moc po przekroczeniu określonej temperatury lub przy niskim napięciu wejścia. Krzywa w karcie pokazuje warunki. Wentylator nie może być dodawany bez analizy przepływu i pyłu. Zasilacz fanless nadal potrzebuje ruchu powietrza.

PFC kształtuje prąd wejściowy tak, aby lepiej odpowiadał napięciu i ograniczał harmoniczne. Aktywne PFC jest stosowane przy wyższych mocach i wymaganiach norm. Współczynnik mocy bliski jedności nie oznacza sprawności 100%. Oba parametry opisują inne zjawiska.

Zasilacze zamknięte w metalowej obudowie mają zaciski śrubowe dla AC, DC i ochrony. Osłona nie jest pełną obudową użytkową bez zachowania bezpieczeństwa dotyku. Montaż w urządzeniu końcowym musi uniemożliwiać dostęp do części pod napięciem.

Moduły open-frame i PCB są przeznaczone do integracji wewnątrz urządzenia. Ich chłodzenie zależy od orientacji oraz przepływu. Metalowa płyta bazowa może wymagać połączenia z radiatorem. Projektant odpowiada za EMC całego produktu.

Sterowniki LED dostarczają stały prąd albo stabilizowane napięcie zależnie od oprawy. Dioda jest elementem prądowym, dlatego bez ograniczenia może ulec uszkodzeniu. Dimming 0–10 V, PWM, DALI lub triak występuje w różnych seriach. Metody nie są zamienne.

Zakres napięcia wyjściowego sterownika stałoprądowego musi objąć sumę spadków diod. Zbyt mała liczba LED może znaleźć się poniżej minimum, a zbyt duża powyżej maksimum. Moc nie jest jedynym kryterium. Izolacja i klasa SELV zależą od konstrukcji.

Zasilanie CCTV obejmuje adaptery, skrzynki dystrybucyjne, PoE i konstrukcje UPS. Kilka kamer może korzystać ze wspólnego źródła, a bezpiecznik lub PTC oddziela zwarcie pojedynczego kanału. Spadek napięcia na długim przewodzie zwiększa się wraz z poborem IR.

PoE przekazuje energię po skrętce zgodnie ze standardem lub w trybie pasywnym. 802.3af/at/bt negocjuje klasę. Pasywne napięcie podane na niewłaściwe pary może uszkodzić urządzenie. Zasilacz PoE musi uwzględnić budżet wszystkich portów.

Zasilacze CATV oraz liniowe konstrukcje są używane w urządzeniach wymagających określonego poziomu szumu lub sposobu dystrybucji. Zasilacz liniowy jest prostszy i może mieć małe zakłócenia wysokoczęstotliwościowe, ale jest cięższy oraz mniej sprawny. Transformator musi być dobrany do częstotliwości sieci.

Yingjiao prowadzi testy bezpieczeństwa, EMC, temperatury, starzenia i niezawodności w zakresie własnych laboratoriów oraz programów certyfikacyjnych. Logo UL, TUV, CE lub inne odnosi się do dokładnego numeru i konfiguracji. Zmiana przewodu albo obudowy może wymagać nowej oceny.

Produkty OEM mogą mieć przewód, wtyk, etykietę i obudowę dostosowane do klienta. Odpowiedzialność za urządzenie końcowe pozostaje współdzielona między dostawcę zasilacza i integratora. Pełny kod określa napięcie, prąd, klasę izolacji, temperaturę, przewody i certyfikaty, dlatego podobne adaptery nie są dobierane wyłącznie po wyglądzie.
