SWITCH POE DO 17 KAMER IP ATTE IPUPS-17-11-R5U0

SWITCH POE DO 17 KAMER IP ATTE IPUPS-17-11-R5U0

Najważniejsze cechy

• Możliwość buforowego zasilania 17 odbiorników PoE 802.3at/af lub PASSIVE
• Możliwość transmisji danych na 280m (w trybie Long Range)
• Bezpiecznik elektroniczny niezależnie dla każdego kanału PoE (auto powrót)
• Możliwość wyłączenia zasilania na wybranych portach PoE
• Wyraźna optyczna sygnalizacja stanu zasilania oraz transmisji danych
• Do 65W mocy na porcie PoE IN/OUT
• Do 40W mocy na pozostałych portach PoE
• Łatwe i szybkie uruchomienie bez koniczności konfiguracji parametrów
• Wysoka sprawność modułu zasilacza (90%)
• Dostępne dwie wartości napięcia zasilania: 12VDC i 48VDC

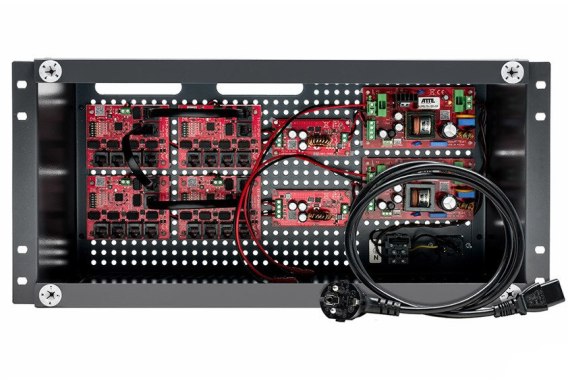

• Łatwy i szybki serwis instalacji dzięki modułowej budowie
• Łatwa rozbudowa i skalowanie systemu poprzez dołączenie dodatkowych switchy serii xPoE / IP oraz IPB / IPUPS
• Montaż modułów w dowolnej, otworowanej części obudowy (system rastrowy)
• Miejsce na 2 akumulatory 18Ah
• Główne przepusty kablowe z tyłu obudowy
• Dodatkowe przepust kablowy stanowi odstęp pomiędzy korpusem a pokrywą obudowy

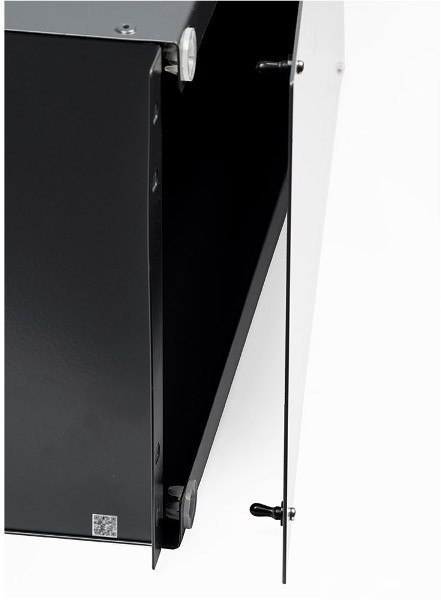

• Wygodny, beznarzędziowy montaż i demontaż pokrywy maskującej (na wcisk)
• Grafitowy kolor dobrany w taki sposób, aby obudowa pasowała jednocześnie do ciemnych jak i jasnych szaf
• Obudowa wyposażona w złącze i kostkę elektryczną z bezpiecznikiem
• Możliwość zachowania zapasu kabli wewnątrz obudowy

Przeznaczenie

Niezarządzalne switche PoE z zasilaczem buforowym serii IPUPS przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE. Dołączenie odpowiednich akumulatorów zapewnia bezprzerwową pracę układu zasilania przy okresowych zanikach zasilania sieciowego. Przykłady zastosowań: Zasilanie 20 kamer PoE z wykorzystaniem dodatkowego switcha Istnieje możliwość zasilenia nawet 20 odbiorników PoE. Jest to możliwe przy zastosowaniu dowolnego, dodatkowego przełącznika sieciowego (np. montowanego w szafie rack). W takiej konfiguracji, każdy z 4 modułów switcha łączymy niezależnie z zewnętrznym przełącznikiem z portów LAN_6 (Uplink). Wewnętrzne połączenia między xPoE muszą zostać usunięte. Dzięki takiemu rozwiązaniu na każdym module xPoE mamy dostępnych 5 portów PoE (LAN_1...LAN_5). Rejestrator podłączamy do dodatkowe switcha.

Specyfikacja techniczna

• Porty LAN: 18 portów RJ45 10/100Mbps  (17xLAN+PoE, 1xUplink)
• Obsługiwane odbiorniki PoE (standard / moc max): 802.3af - do 15,4W LAN_1...LAN_5 802.3at - do 30W LAN_1...LAN_5 PoE PASSIVE - do 65W LAN_5 / do 40W LAN_1...LAN_4
• Wyjścia PoE (standard / tryb zasilania): LAN_1...LAN_5 PoE PASSIVE, mode B (4,5+) (7,8-)
• Zabezpieczenie wyjść PoE (nadprądowe / przed zwarciem): LAN_1...LAN_4 0,75A / elektroniczny (auto-powrót) LAN_5 1,25A / elektroniczny (auto-powrót)
• Mikroprzełączniki SW1: przełącznik 1 "MODE" - tryb pracy switcha przełączniki 2...6 "PoE ON/OFF" - zasilanie PoE na portach LAN_1...LAN_5
• Tryb pracy "Standard": przełącznik 1 "MODE" w pozycji OFF LAN_1...LAN_6 - zasięg do 100m (10/100Mbps)
• Tryb pracy "Long Range": przełącznik 1 "MODE" w pozycji ON LAN_1...LAN_4 - zasięg do 280m (10Mbps) LAN_5...LAN_6 - zasięg do 100m (10/100Mbps)
• Zasilacz sieciowy (rodzaj / typ): impulsowy SMPS / 2x AUPS-70-120-OF
• Zabezpieczenie wyjścia zasilacza (nadprądowe / przed zwarciem): 9A (każdy zasilacz oddzielnie), elektroniczne (po zwarciu może być wymagany restart zasilacza)
• Zabezpieczenie termiczne zasilacza: TSD (thermal shutdown) 130°C, wymaga restartu
• Zakres napięcia wejściowego zasilaczy / zabezpieczenie wejścia: 180...240VAC / T3,15A bezpiecznik topikowy F1
• Moc wyjściowa zasilaczy (ciągła): 2 x 72W (144W) współdzielone dynamicznie z ładowaniem akumulatorów (priorytet ma wyjście zasilania)
• Sprawność zasilaczy: 90% @120W
• Napięcie wyjściowe zasilaczy: 12V +/-15%
• Napięcie wyjściowe PoE (zasilanie kamer): 48V +/- 2%
• Akumulatory / miejsce w obudowie: 2x akumulator 12V (żelowy lub AGM) / 2x18Ah
• Prąd ładowania pojedynczego akumulatora: 1A/2A (wybierane zworą JP1)
• Zabezpieczenie obwodu akumulatora: F6,3A bezpiecznik topikowy F2
• Zabezpieczenie akumulatora: Odłączenie akumulatora przy napięciu poniżej 10,2V
• Wyjścia sygnalizacji zasilacza / obciążalność / typ: OUF - brak napięcia wyjściowego, ACF - brak napięcia 230AC / 50mA / OC (otwarty kolektor)
• Montaż obudowy: szafa RACK 19", śruby M6 (w zestawie)
• Montaż urządzeń wewnątrz obudowy: systemowe otworowanie 4,8mm w rastrze 10,8mm
• Zakres temperatur pracy: -10°C...+40°C
• Obudowa (typ / materiał / kolor / przepusty kablowe): ABOX-R5U0 / metalowa / RAL 7024 grafit / tył obudowy oraz dystans do pokrywy przedniej
• Wymiary / masa netto / stopień ochrony: 5U 180mm (440x220x180mm) / 3,5kg / IP20
